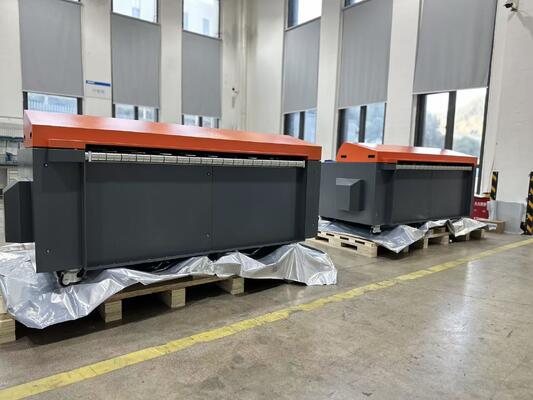

वाइड फॉर्मेट ए0 साइज ऑफसेट प्रिंटिंग सीटीपी प्लेट मशीन फैक्टरी
1. आवेदन
व्यापक प्रारूप सीटीपी डिजिटल डिजाइन और पारंपरिक बड़े पैमाने पर ऑफसेट प्रिंटिंग के बीच की खाई को पाटता है, जिससे उच्च गुणवत्ता वाली, बड़े प्रारूप की सामग्री को कुशलतापूर्वक उत्पादन करना आर्थिक होता है।
इकोग्राफिक्स वीएलएफ (बहुत बड़ा प्रारूप) थर्मल सीटीपी मशीन टी1600एस का उपयोग ए0, बी0 कागज आकार के पोस्टर या वॉल-चार्ट, बड़ी किताबें, कैटलॉग, पीले पृष्ठों के लिए किया जा सकता है,पैकेजिंग प्रसंस्करण और प्लेट बनाने का केंद्र आदि. , 14-19 प्लेट प्रति घंटे की आउटपुट गति के साथ।
सबसे पहले, RIP और Workflow सॉफ्टवेयर द्वारा प्रिंटिंग डिजाइन फाइलें कंप्यूटर पर बनाई जाती हैं, और फिर फाइलें CTP को भेजी जाती हैं।फ़ाइल छवियों को लेजर (830nm थर्मल लेजर या 405nm यूवी लेजर) द्वारा एल्यूमीनियम सीटीपी प्लेटों पर स्कैन किया जाता हैलेजर स्कैनिंग से सीटीपी प्लेट पर प्रकाश संवेदनशील कोटिंग कठोर हो जाती है।
फिर सीटीपी प्लेट सीटीपी प्रोसेसर के माध्यम से जाता है, डेवलपर रसायन सीटीपी प्रोसेसर के अंदर है, सीटीपी प्लेट के गैर इमेजिंग क्षेत्र को धोने के लिए।धोने के बाद सीटीपी प्लेट को सीटीपी प्रोसेसर में जल्दी से सूख जाएगा।.
अंत में CTP प्लेटों को प्रिंटिंग के लिए ऑफसेट प्रेस मशीन पर रखा जाता है।
2.मुख्य विशेषताएं:
अधिकतम प्लेट आकारः 1,680×1350 मिमी
विशेषताएं: कम जनशक्ति, उच्च स्थिरता और उत्कृष्ट उत्पादन गुणवत्ता।
उत्पादन लागत कम करने के लिए यूवी प्लेट और थर्मल प्लेट उपलब्ध हैं।
स्वचालित प्लेट लोडिंग और अनलोडिंग प्लेट बनाने की दक्षता में सुधार कर सकती है।
ऑटोलोडर, प्रोसेसर और स्टैकर के साथ संयुक्त, इकोग्राफिक्स वीएलएफ सीटीपी श्रृंखला पूर्ण स्वचालित मुद्रण प्राप्त कर सकती है।
पूरी आउटपुट प्रक्रिया को पूरा करने के लिए केवल एक ऑपरेटर की आवश्यकता होती है।
3आवेदन और नमूना:
4तकनीकी विनिर्देश:
| मॉडल | T-1600QM |
| प्रदर्शन विधि | बाहरी ड्रम |
| छवि प्रणाली | 825 एनएम लेजर |
|
आउटपुट गति |
22 प्लेट/घंटा |
| 1630mm x 1325mm / 2400dpi | |
| प्लेट का आकार | अधिकतम.1680mm x1350mm; न्यूनतम 650mm x 550mm |
| प्रदर्शन का आकार | अधिकतम 1680mm x 1336mm |
| मीडिया प्रकार | सकारात्मक/नकारात्मक थर्मल सीटीपी प्लेट या गैर रासायनिक प्लेट |
| प्लेट की मोटाई |
0.15 मिमी से 0.30 मिमी या 0 27mm t 0.40 मिमी (विकल्प) |
| संकल्प | मानकः दोहरे संकल्प 2400dpi और 1200dpi या वैकल्पिक 2540dpi और 1270dpi। चर उच्च संकल्प विकल्पः तेजी से स्कैन दिशा में अधिकतम 10800dpi तक। 12800DPI आवश्यकता पर उपलब्ध है |
| पुनरावृत्ति | ±0.01 मिमी ((एक ही प्लेट पर 23 डिग्री सेल्सियस के तापमान और 60% आर्द्रता के साथ 4 गुना या अधिक समय तक लगातार उजागर करना) |
| इंटरफेस | ऑप्टिकल फाइबर |
| प्लेट लोडिंग | अर्ध-स्वचालित (वैकल्पिक ऑटोलोडर प्रणाली) |
| शुद्ध भार | 1800 किलोग्राम |
| मशीन का आकार (WxLxH) mm |
2400x1430x1110 |
| विद्युत आपूर्ति | 3 चरण 380V, बिजली की खपत ((पीक मान):5.5KW |
|
ऑपरेशन एनवी प्रजनन |
अनुशंसित तापमान:21-25°C;अनुमत तापमान:15- 30°C, आर्द्रताः<70%RH |
| मॉडल | T-1600S T1600SX | |
| प्रदर्शन विधि | बाहरी ड्रम | |
| इमेजिंग सिस्टम | 64-चैनल | 256-चैनल |
| 830nm लेजर डायोड | ||
| आउटपुट गति | 16 प्लेट/घंटा | 25 प्लेट/घंटा |
| 1470mm x 1180mm / 2400dpi | ||
| प्लेट का आकार | अधिकतम.1470mm x1180mm; न्यूनतम.400mm x 400mm | |
| मीडिया प्रकार | थर्मल सीटीपी प्लेट | |
| प्लेट की मोटाई | 0.15 मिमी से 0.30 मिमी या 0.27 मिमी से 0.40 मिमी (वैकल्पिक) | |
| संकल्प |
2400dpi,1200dpi वैकल्पिकः दोहरे संकल्प 2,400dpi और 1, मानकः दोहरे संकल्प 2,400 डीपीआई और 1,200 डीपीआई, या 2,540 डीपीआई और 1,270 डीपीआई (विकल्प) चर उच्च संकल्प विकल्पः तेजी से स्कैन दिशा में अधिकतम 10,000dpi तक |
|
| पुनरावृत्ति | 0.01 मिमी (एक ही प्लेट पर 23 डिग्री सेल्सियस के तापमान और 60% आर्द्रता के साथ 4 बार या उससे अधिक समय तक लगातार एक्सपोजर) | |
| इंटरफेस | यूएसबी 2.0 या यूएसबी 3.0 (यूएसबी 2.0 की सिफारिश की जाती है) | ऑप्टिकल फाइबर (फाइबर वे) |
| प्लेट लोडिंग | ऑटो लोडर के साथ मैनुअल या स्वचालित | |
| शुद्ध भार | 1400 किलो | |
| मशीन का आकार | 2,355×1,910×1,217 मिमी (L×W×H) | |
| विद्युत आपूर्ति | एकल चरणः 220V, अधिकतम शक्ति (पीक मान): 5.5KW | |
| परिचालन पर्यावरण | अनुशंसित तापमान:21-25°C;अनुमत तापमान:15- 30°C, आर्द्रताः<70%RH | |
