वाइड फॉर्मेट सीटीपी डिजिटल डिजाइन और पारंपरिक बड़े पैमाने पर ऑफसेट प्रिंटिंग के बीच के अंतर को पाटता है, जिससे उच्च गुणवत्ता, बड़े प्रारूप वाली सामग्रियों का कुशलतापूर्वक उत्पादन करना किफायती हो जाता है।
इकोग्राफिक्स वीएलएफ (बहुत बड़े प्रारूप) थर्मल सीटीपी मशीन टी1600एस का उपयोग ए0,बी0 पेपर आकार के पोस्टर या वॉल-चार्ट, बड़ी किताबें, कैटलॉग, पीले पन्ने, पैकेजिंग प्रसंस्करण और प्लेट बनाने वाले केंद्र आदि के लिए किया जा सकता है, आउटपुट गति 14 -19 प्लेट प्रति घंटे के साथ।
सबसे पहले, प्रिंटिंग डिज़ाइन फ़ाइलें RIP और वर्कफ़्लो सॉफ़्टवेयर द्वारा कंप्यूटर पर बनाई जाती हैं, और फिर फ़ाइलें CTP को भेजी जाती हैं। फ़ाइल छवियों को लेजर (830 एनएम थर्मल लेजर या 405 एनएम यूवी लेजर) द्वारा एल्यूमीनियम सीटीपी प्लेटों पर स्कैन किया जाता है। लेजर स्कैनिंग सीटीपी प्लेट पर प्रकाश संवेदनशील कोटिंग को सख्त कर देती है।

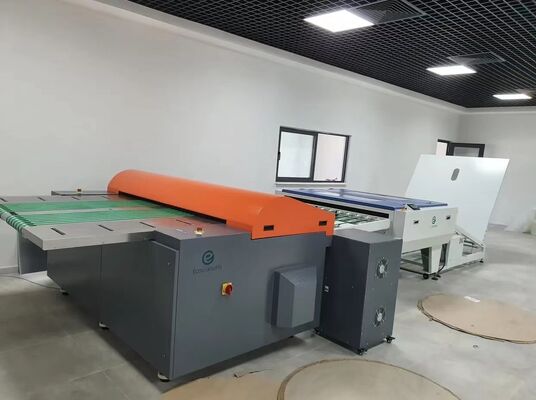

फिर CTP प्लेट CTP प्रोसेसर से होकर गुजरती है, CTP प्लेट के गैर इमेजिंग क्षेत्र को धोने के लिए डेवलपर रसायन CTP प्रोसेसर के अंदर होता है। धोने के बाद सीटीपी प्लेट सीटीपी प्रोसेसर में जल्दी सूख जाएगी।
अंत में मुद्रण कार्य के लिए सीटीपी प्लेटें ऑफसेट प्रेस मशीन पर डाल दी जाती हैं।

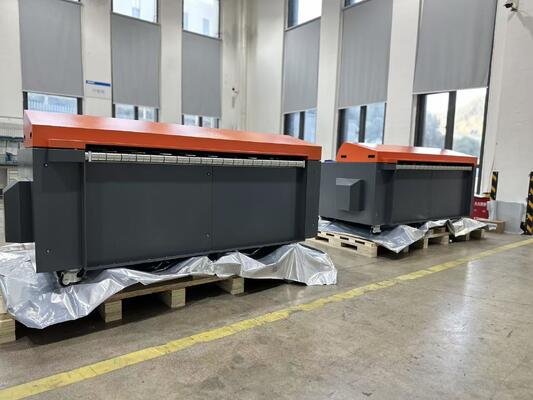

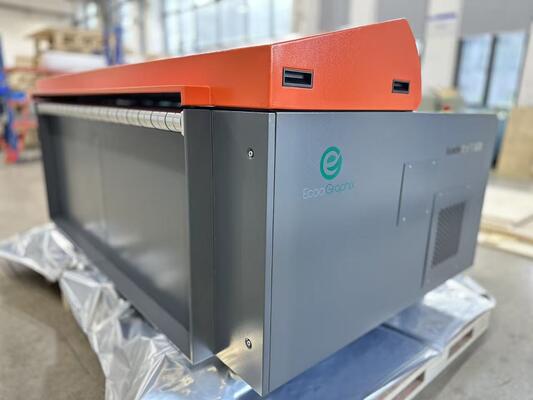

| नमूना | टी-1600क्यूएम |
| उजागर करने की विधि | बाहरी ढोल |
| छवि प्रणाली | 825 एनएम लेजर |
| आउटपुट स्पीड | 22 प्लेटें/घंटा |
| 1630 मिमी x 1325 मिमी / 2400 डीपीआई | |
| प्लेट का आकार | अधिकतम.1680मिमी x1350मिमी; न्यूनतम. 650 मिमी x 550 मिमी |
| उजागर आकार | अधिकतम. 1680मिमी x 1336मिमी |
| मीडिया प्रकार | सकारात्मक/नकारात्मक थर्मल सीटीपी प्लेट या गैर रासायनिक प्लेट |
| प्लेट की मोटाई | 0.15 मिमी से 0.30 मिमी या 0 |
| संकल्प | मानक: दोहरे रिज़ॉल्यूशन 2400dpi और 1200dpi या वैकल्पिक 2540dpi और 1270dpi। परिवर्तनीय उच्च रिज़ॉल्यूशन विकल्प: तेज़ स्कैन दिशा में अधिकतम 10800 डीपीआई तक। आवश्यकता पड़ने पर 12800DPI उपलब्ध है |
| repeatability | ±0.01मिमी (23℃ के तापमान और 60% की आर्द्रता के साथ एक ही प्लेट पर 4 बार या उससे अधिक समय तक लगातार खुला रहना) |
| इंटरफ़ेस | प्रकाशित तंतु |
| प्लेट लोड हो रहा है | अर्ध स्वचालित (वैकल्पिक ऑटोलोडर प्रणाली) |
| शुद्ध वजन | 1800 किग्रा |
| मशीन का आकार (WxLxH)मिमी | 2400x1430x1110 |
| बिजली की आपूर्ति | 3 चरण 380V, बिजली की खपत (शीर्ष मूल्य): 5.5KW |
| ऑपरेशन एन.वी ronment | अनुशंसित तापमान: 21-25 ℃; अनुमत तापमान: 15-30 ℃, आर्द्रता: <70% आरएच |
| नमूना | टी-1600एस टी1600एसएक्स | |
| उजागर करने की विधि | बाहरी ढोल | |
| इमेजिंग सिस्टम | 64-चैनल | 256 चैनल |
| असतत 830 एनएम लेजर डायोड | ||
| आउटपुट स्पीड | 16 प्लेट/घंटा | 25 प्लेट/घंटा |
| 1470 मिमी x 1180 मिमी / 2400 डीपीआई | ||
| प्लेट का आकार | अधिकतम.1470मिमी x1180मिमी; न्यूनतम. 400 मिमी x 400 मिमी | |
| मीडिया प्रकार | थर्मल सीटीपी प्लेट | |
| प्लेट की मोटाई | 0.15 मिमी से 0.30 मिमी या 0.27 मिमी से 0.40 मिमी (वैकल्पिक) | |
| संकल्प | 2400डीपीआई, 1200डीपीआई वैकल्पिक: दोहरे रिज़ॉल्यूशन 2,400डीपीआई और 1, | |
| repeatability | 0.01 मिमी (23℃ के तापमान और 60% की आर्द्रता के साथ एक ही प्लेट पर 4 बार या उससे अधिक समय तक लगातार खुला रहना) | |
| इंटरफ़ेस | USB 2.0 या USB3.0(USB2.0 अनुशंसित है) | ऑप्टिकल फाइबर (फाइबर वे) |
| प्लेट लोड हो रहा है | ऑटोलोडर के साथ मैनुअल या स्वचालित | |
| शुद्ध वजन | 1400 किलो | |
| मशीन का आकार | 2,355×1,910×1,217 मिमी (एल×डब्ल्यू×एच) | |
| बिजली की आपूर्ति | एकल चरण: 220V, अधिकतम पावर (पीक वैल्यू): 5.5KW | |
| ऑपरेशन पर्यावरण | अनुशंसित तापमान: 21-25 ℃; अनुमत तापमान: 15-30 ℃, आर्द्रता: <70% आरएच | |
