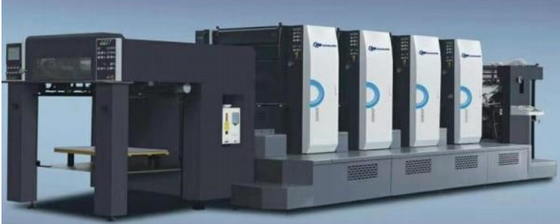

सीसी-लिंक तकनीकी बस मॉड्यूल के साथ चार रंग ऑफसेट प्रिंटिंग मशीन
निर्देश
चार रंग ऑफसेट प्रिंटिंग मशीन Mitsubishi के CC-LINK तकनीकी बस मॉड्यूल से लैस है।दोहरे व्यास का छपाई सिलेंडर और ट्रांसफर ड्रम प्रिंट यूनिट के बीच शीट लेने के समय को कम कर सकते हैंप्लेट सिलेंडर को परिधि दिशा, पार्श्व दिशा और विकर्ण दिशा में समायोजित किया जा सकता है।
विनिर्देश
A2 ऑफसेट प्रिंटिंग मशीन
मॉडलECOO JY 644; ECOO JY 744
अधिकतम शीट का आकार ((मिमी)660X480 मिमी; 740X540 मिमी
न्यूनतम शीट का आकार ((मिमी)273X393 मिमी; 273X393 मिमी
कागज की मोटाई0.06-0.6mm; 0.06-0.6mm
अधिकतम छवि क्षेत्र650x468 मिमी; 730X528 मिमी
प्लेट का आकार675x560mm; 755x677mm
कंबल का आकार740x680x1.9 मिमी; 740x760x1.9 मिमी
अधिकतम। फीडर ढेर की ऊंचाई940mm; 940mm
अधिकतम वितरण ढेर की ऊंचाई780mm; 780mm
मोटर शक्ति23kw; 23kw
मशीन का आकार7380×2470×1950 मिमी; 7380×2550×1950 मिमी
वजन18700kg; 19700kg
| A2 ऑफसेट प्रिंटिंग मशीन | ||
| मॉडल | ECOO JY 644 | ECOO JY 744 |
| अधिकतम शीट का आकार ((मिमी) | 660x480 मिमी | 740x540 मिमी |
| न्यूनतम शीट का आकार ((मिमी) | 273x393 मिमी | 273x393 मिमी |
| कागज की मोटाई | 0.06-0.6 मिमी | 0.06-0.6 मिमी |
| अधिकतम छवि क्षेत्र | 650x468 मिमी | 730x528 मिमी |
| प्लेट का आकार | 675x560 मिमी | 755x677 मिमी |
| कंबल का आकार | 740x680x1.9 मिमी | 740x760x1.9 मिमी |
| अधिकतम। फीडर ढेर की ऊंचाई | 940 मिमी | 940 मिमी |
| अधिकतम वितरण ढेर की ऊंचाई | 780 मिमी | 780 मिमी |
| मोटर शक्ति | 23 किलोवाट | 23 किलोवाट |
| मशीन का आकार | 7380x2470x1950 मिमी | 7380x2550x1950 मिमी |
| वजन | 18700 किलोग्राम | 19700 किलोग्राम |
विन्यास
डबल व्यास छाप और कागज हस्तांतरण सिलेंडर
अर्ध-स्वचालित प्लेट लोडिंग ((चार प्लेटों को 2 मिनट और 40 सेकंड के लिए उतारना और लोड करना)
कंप्यूटर स्वचालित दबाव विनियमन (पेपर दबाव पूर्व निर्धारित)
कंप्यूटर स्याही नियंत्रण
सीआईपी3 इंटरफेस
रेडियल अक्षीय तिरछा इलेक्ट्रिक प्लेट ड्राइंग
समानांतर दो-सिलेंडर वायवीय क्लच दबाव
वैक्यूम सक्शन कागज कन्वेयर अल्ट्रासोनिक डबल शीट का पता लगाने
इंक आउटलेट रोलर मोटर डायरेक्ट ड्राइव
इलेक्ट्रॉनिक पाउडर छिड़काव
औद्योगिक बस (CC-Link) विद्युत प्रणाली
उच्च परिशुद्धता फोटोइलेक्ट्रिक छिद्रण मशीन
छाप और प्लेट सिलेंडर की सतह पर स्टेनलेस स्टील थर्मल छिड़काव उपचार
ऑपरेशन प्रक्रिया और इंटरफ़ेस का अंग्रेजी संस्करण
निर्यात उन्मुख पैकेजिंग
विवरण
|
फ़ीडर:
संयुग्मित कैम, रैखिक गाइड रेल द्वारा नियंत्रित अग्रेषण तंत्र मशीन की गति को तेज और अधिक स्थिर बनाता है।
- पेटेंट वाले रोटरी वाल्व कागज की धूल को स्वचालित रूप से साफ कर सकते हैं और दोष को कम कर सकते हैं।
|
मुद्रण इकाइयां:
- फ्रेम और बेस दोनों ही इंटीग्रल कास्टिंग हैं।
- गियर की उच्च आवृत्ति शमन संचरण सटीकता की गारंटी देता है।
- हेलिकल गियर, उच्च ओवरलैप गुणांक और कम शोर।
|
|
सिलेंडर:
- छाप सिलेंडरों और प्लेट सिलेंडरों की सतह पर स्टेनलेस स्टील का छिड़काव किया जाता है ताकि प्रेस का जीवन बेहतर ढंग से बढ़ाया जा सके।
- गतिशील संतुलन डिजाइन मुद्रण के दौरान कंपन को कम कर सकता है।
|
कंसोलः
- प्रेस मेमोरी या कार्य मेमोरी कार्ड (डिस्क) वर्तमान कार्य को सहेज सकता है। वर्तमान कार्य में किए गए परिवर्तन और सेटिंग्स प्रेस में स्थानांतरित कर दिए जाते हैं। प्रिंटिंग मोड में होने के दौरान,आप प्रेस मेमोरी में अगले कार्य के लिए पूर्व निर्धारित मान दर्ज कर सकते हैं या एक डिस्क पर संग्रहीत.
- CIP3/CIP4
|
|
वाष्पजन्य क्लैंप बार, उपकरण के बिना परिवर्तन प्लेटः
- क्लैंप बार के तनाव को आयातित नली और डिस्क स्प्रिंग्स द्वारा नियंत्रित किया जाता है, जिससे इसे काम करने के लिए अधिक लचीला बनाया जाता है।
सिलेंडरों के कोनों को उच्च सटीक एन्कोडर द्वारा नियंत्रित किया जाता है। प्लेटों को प्रोग्राम द्वारा स्वचालित रूप से स्थापित और हटाया जाएगा।इस प्रकार यह मुद्रण व्यवसाय की जरूरतों के लंबे संस्करण और लघु संस्करण संस्करण को पूरा कर सकता है.
- क्लैंप बार की पूंछ अलग है, ताकि यह कागज को अधिक चिकनी बना सके।
|
स्याही मात्रा नियंत्रण कंसोलः
- हर इकाई में हर स्याही कुंजी कंसोल द्वारा सेट किया जा सकता है.
- स्याही की मात्रा को डिजिटल रूप में प्रदर्शित किया जा सकता है और सहेजा जा सकता है।
|
|
सटीक ग्रिपर:
- चक्कीदार उच्च शक्ति वाले इस्पात पैड को बुझाने के बाद, उनका जीवनकाल लंबा हो जाएगा और प्रतिस्थापन अधिक सुविधाजनक होगा।
- पहनने के प्रतिरोधी नरम पैड कागज के हस्तांतरण की स्थिरता और कागज के संचरण की सटीकता सुनिश्चित करते हैं।
- उच्च परिशुद्धता वाली सुई रोलर बीयरिंग और खोलने वाले बीयरिंग ग्रिपर सिस्टम की स्थिरता में सुधार करते हैं।
|
कागज की मोटाई को समायोजित करने के लिए स्वचालित उपकरण:
- यह गियर से सुसज्जित है। सिलेंडरों के बीच की दूरी को पॉटेंशियोमीटर द्वारा स्वचालित रूप से स्क्रीन करने के लिए कुछ प्रतिक्रिया दी जा सकती है।
- स्थायी चुंबकीय जनरेटर चालित, बड़े मोड़ और मजबूत स्व-लॉकिंग के कारण मुद्रण दबाव की स्थिरता सुनिश्चित कर सकता है।
- सीधे स्क्रीन पर कागज की मोटाई दर्ज करना आसान और अधिक सुविधाजनक है।
|
वैक्यूम सक्शन फीडर टेबलः
- बड़ी मात्रा में आयातित वायु पंप।
- यह किसी भी प्रकार या आकार के सभी कागज के लिए स्वचालित रूप से उपयुक्त है, ताकि कागज प्रारूप को अधिक तेज़ी से और अधिक आसानी से बदला जा सके।
- अल्ट्रासोनिक डबल शीट डिटेक्टर सिलेंडरों की बेहतर सुरक्षा कर सकता है
|
 |
|
|
|
|
|
