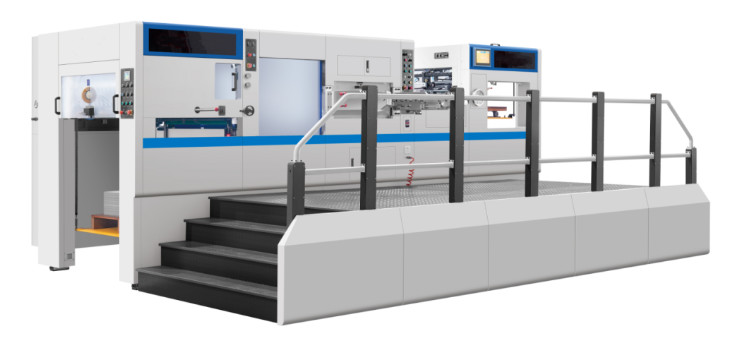

1050 डाई कटिंग और क्रीजिंग मशीन 7500 शीट प्रति घंटा
(मॉडल: इको-1050)
उत्पाद वर्णन
>> आवेदन:
Ecoo-1050 स्वचालित प्लेटन डाई कटिंग मशीन का उपयोग डाई कटिंग के लिए किया जाता हैविभिन्न कागज, पेपरबोर्ड, नालीदार बोर्ड, प्लास्टिक शीट (जैसे पीवीसी, पीपी),के समारोह के साथडाई कटिंग, क्रीजिंग और एम्बॉसिंग.नवीनतम नई संरचना डिजाइन के साथ, अधिकतम डाई कटिंग गति 7500 शीट/घंटा हो सकती है।
>>विशेष विवरण
| मशीन मॉडल | Ecoo-1050 स्वचालित डाई कटिंग मशीन | |
| मशीन कॉन्फ़िगरेशन | फीडर अनुभाग | √ |
| प्लेटन प्रेस अनुभाग | √ | |
| हीटिंग प्लेट | वैकल्पिक | |
| स्ट्रिपिंग अनुभाग | वैकल्पिक | |
| शीट वितरण अनुभाग | √ | |
| अधिकतम शीट आकार | 1050×750 मिमी | |
| न्यूनतम शीट आकार | 400×370 मिमी | |
| अधिकतम डाई-कटिंग आकार | 1040×730 मिमी | |
| आंतरिक चेस आकार | 1144×760मिमी | |
| डाई कटिंग प्लेट का आकार | 1080×738मिमी | |
| भोजन के ढेर की ऊंचाई | 1550मिमी | |
| डिलीवरी पाइल ऊंचाई | 1400मिमी | |
| कटिंग रूल ऊंचाई | 23.8मिमी | |
| कटिंग प्लेट की मोटाई | 7मिमी(5+2 या 4+3 वैकल्पिक है) | |
| स्टॉक रेंज | पेपरबोर्ड:0.1~2 मिमी | |
| नालीदार कागज:<4 मिमी | ||
| प्लास्टिक शीट: 0.2~1 मिमी(हीटिंग प्लेट वैकल्पिक है) | ||
| डाई-कटिंग सटीकता | ≤±0.1 मिमी | |
| अधिकतम डाई-कटिंग दबाव | 320 टी | |
| अधिकतम मशीन गति | 7500 एस/एच | |
| न्यूनतम ग्रिपर मार्जिन | 7मिमी | |
| हवा की आपूर्ति | 0.6-0.7एमपीए, 0.36एम³/मिनट | |
| पावर आवश्यकता | 3 चरण 380V 50HZ | |
| मुख्य मोटर शक्ति | 11 किलोवाट | |
| हीटिंग क्षेत्र की शक्ति (यदि प्लास्टिक काटने के लिए, वैकल्पिक) |
24 किलोवाट (12 हीटिंग जोन, प्रत्येक जोन 2 किलोवाट है) | |
| कुल बिजली (बिना गर्म किये) | 17.8 किलोवाट | |
| कुल मशीन वजन | इको-1050 | 16 टी |
| इको-1050Q | 17 टी | |
| समग्र आयाम एल (+ प्री-स्टैक)×डब्ल्यू(+ प्लेटफॉर्म)×एच |
इको-1050 | 4700(+1430)×2100(+1900)×2400मिमी |
| इको-1050Q | 5600(+1430)×2100(+1900)×2400मिमी | |
>> मुख्यविशेषताएँ:
सुरक्षा, ऊर्जा बचत, कुशल
1. सम्पूर्ण मशीन का संचालन किसके द्वारा नियंत्रित होता है?पीएलसी केंद्रीकृत नियंत्रण प्रणालीजो स्वचालित रूप से काम करने की स्थिति की जांच कर सकता है और असामान्य स्थिति का परीक्षण कर सकता है और साथ ही काम करने की स्थिति को रिकॉर्ड कर सकता है। यूरोप सुरक्षा मानक के अनुसार, हम संचालन और सुरक्षा को सही संयोजन बनाने के लिए उचित रूप से डिज़ाइन करते हैं।
2. उन्नत अलार्म प्रणालीस्टार्ट अप के समय ऑपरेटर को असुरक्षित क्षेत्र छोड़ने की याद दिलाएगा। पूरी प्रक्रिया का स्वतः पता लगाने पर, यदि कोई खराबी, कागज़ न होने या कागज़ फंसने की स्थिति हो, तो वायवीय क्लच अलग हो जाएगा और स्वतः ही बंद हो जाएगा, जिससे कागज़ की बर्बादी कम होगी, कर्मचारियों और उपकरणों की सुरक्षा होगी।
3.पीपुनः पैक किए गए उपकरण और पेपर फीडिंग और नॉन-स्टॉप डिलीवरी डिवाइसस्टैकिंग का समय कम करें, मशीन की दक्षता में सुधार करें और अपनी आय बढ़ाएं।
4. चयनित यूरोपीय, जापानी, ताइवान विद्युत और वायवीय घटक मशीन की स्थिरता में सुधार करते हैं और निर्जीवता की आवृत्ति को कम करते हैं।
5. मेनफ्रेम और बेस उच्च शक्ति वाले गोलाकार ग्रेफाइट आयरन QT500-7 को अपनाते हैं, जिसे संख्यात्मक नियंत्रण केंद्र द्वारा सटीक रूप से संसाधित किया जाता है, यह गारंटी देता है कि मशीन 200T बड़े दबाव को झेलते हुए लंबे समय तक स्थिर रूप से चलती है। प्लेटन प्रेस मशीन के कोर जैसे क्रैंकशाफ्ट, वर्म गियर और इतने पर, सभी आयातित उच्च श्रेणी के मिश्र धातु स्टील हैं, जिन्हें लंबे समय तक काम करने के साथ शमन और उच्च तापमान तड़के द्वारा संसाधित किया जाता है।
6. कोर भागों के लिए स्नेहन प्रणाली तेल के दबाव के लिए प्रदर्शन डिवाइस और तेल और हवा के अपर्याप्त दबाव के लिए अलार्मिंग डिवाइस से सुसज्जित है।
7. दीर्घकालिक और पूर्ण तकनीकी प्रशिक्षण के साथ-साथ एक वर्ष के लिए त्वरित निःशुल्क रखरखाव की आपूर्ति, गारंटी है कि हमारे ग्राहक हमारे उपकरणों की उत्पादन तकनीक में पूरी तरह से महारत हासिल कर सकते हैं। हमारी मशीन परफेक्ट डिज़ाइन, सटीक इंस्टॉलेशन, उच्च स्थिरता, उच्च सुरक्षा, कम शोर के साथ है।
>> मानक विन्यास
1. पेपर फीडिंग अनुभाग: फीडर और कन्वेयर टेबल
1. फीडर की दीवार प्लेट कच्चे लोहे से बनी है, जो उच्च गति पर चलने पर अधिक स्थिर होती है।
2.परिशुद्धता एफईडर हेड(बेकर वैक्यूम पंप) डबल साइड ब्लोअर के साथ: पेपरबोर्ड और नालीदार बोर्ड दोनों के लिए उपयुक्त। इसमें 4 सक्शन नोजल 4 फीड नोजल हैं, और नोजल के कोण और ऊंचाई को कागज के विभिन्न आकारों के अनुरूप समायोजित किया जा सकता है।
3. फीडर हेड (आगे / पीछे) ढेर संरेखण (बाएं / दाएं) मोटर द्वारा समायोजित किया जा सकता है, आपको समायोजित करने के लिए बस बटन दबाने की जरूरत है।
4. इलेक्ट्रा-मैकेनिकलडबल-शीट डिटेक्टर,
5.ढलानप्रकारकन्वेयरमेज़विरोधी पहना पु प्रेस रोलर्स और ब्रश पहियों के साथ उच्च गति चल हालत के तहत पतले कागज खिलाने के लिए और अधिक उपयुक्त है।
6. डबल-उपयोग साइड ले(खींचें और धकेलें) औरसामने रखनाशीट की स्थिति की सटीकता की गारंटी।
7.एसकेईडब्लूकागज और संचित कागज का पता लगाने का कार्य और ऑटो स्टॉप फ़ंक्शनजब सेंसर को पता चलेगा कि कागज टेढ़ा है या प्लेटन प्रेस अनुभाग में भेजे जाने से पहले जमा हो गया है, तो मशीन बंद हो जाएगी।
8. कन्वेयर बेल्ट वायवीय बफर डिवाइस: जब उच्च गति से चल रहा हो, तो यह फीडिंग बेल्ट द्वारा कागज को सुचारू रूप से वितरित करने में मदद करता है।
9.बिना रुकेकागज खिलानासंरचना औरगाइड रेल प्रकारपहले से पैक किया हुआ चटाईकार्यकुशलता में बड़े पैमाने पर सुधार होगा।
2. प्लेटन प्रेस अनुभाग
1. मुख्य निकाय अपनाता हैउच्च-ताकततन्य लौह QT500विशेष कास्टिंग प्रक्रिया के साथ।Ni-Cr-Moमिश्र धातु क्रैंकशाफ्टविशेष शिल्प प्रक्रिया उपचार और सुपर के साथ घिसाव-प्रतिरोध करनाचींटीकीड़ाऔरगियर.
2. उच्च दबावस्वचालित तेल मोटर साथ फ़िल्टर और ठंडा पंखामुख्य ट्रांसमिशन भागों (क्रैंकशाफ्ट, वर्म और गियर) को लुब्रिकेट करने के लिए तेल को रीसायकल करता है। औरऑटो तेल पंपसभी आवश्यक भागों (गियर, चेन, आदि) को लुब्रिकेट करता है
3. बड़ा चक्कावायवीय क्लचजब मशीन उच्च गति से चल रही हो तो उच्च परिशुद्धता की गारंटी देता है।
4.डाई कटिंग समायोजन प्रणाली का स्वचालित दबावऑपरेटर को दबाव समायोजित करने के लिए बस टच स्क्रीन पर मूल्य सेट करना होगा।
5. डाई और लाइनर प्लेट (मैंगनीज स्टील, HRC50-53) बदलने के लिए मानव-अनुकूल डिज़ाइन। डाई फ्रेम को पलटा जा सकता है और वायवीय रूप से लॉक किया जा सकता है।
6. उच्च परिशुद्धता टॉर्क लिमिटर के साथ कैम इंडेक्सर और तुल्यकालिक बेल्ट उच्च गति पर चलते समय कागज को सटीक स्थिति में स्थिर रूप से पहुंचाने के लिए ग्रिपर बार को नियंत्रित करना।
7. उच्च शक्तिTi-Al मिश्र धातु ग्रिपरएसऔरघिसाव-विरोधग्रिपर बार के लिए जंजीर.
3. प्लास्टिक शीट के लिए हीटिंग प्लेट (वैकल्पिक)
पीवीसी, पीपी, पीईटी शीट जैसे प्लास्टिक शीट को काटने के लिए
1. स्वतंत्र हीटिंग ज़ोन, थर्मोस्टेटिक नियंत्रण के लिए अलग सेटिंग तापमान।
2. हीटिंग प्लेट गर्मी प्रतिरोधी और उच्च शक्ति कास्टिंग लोहा RTCr0.8 द्वारा बनाई गई है।
4. स्ट्रिपर अनुभाग(वैकल्पिक)
1.स्ट्रिपर तीन फ्रेम (ऊपरी, मध्य और निचला फ्रेम) से बना होता है जिसे पिन की स्थापना के लिए बाहर निकाला जा सकता है।
2. अपशिष्ट को अलग करने के लिए पिन या नर-मादा प्लेट के साथ स्ट्रिपर बार।
3. ऊपरी फ्रेम मोटर द्वारा संचालित है, आप स्ट्रिपिंग स्थिति की जांच करने के लिए इसे स्थानांतरित करने के लिए बटन दबा सकते हैं।
5. कागजवितरण अनुभाग
1. स्वचालित संरेखण डिवाइस, समायोज्य एयर ब्लोअर और हेयरब्रश कागज के ढेर को अच्छे क्रम में गारंटी देते हैं, चाहे कागज मोटा हो या पतला।
2. ओवररन-रोकथाम उपकरण: शीट को ग्रिपर बार के साथ ऊपर की ओर ले जाया जाता है; डिटेक्शन सेंसर चालू हो जाएगा और मशीन बंद हो जाएगी।
3. स्वचालित नॉन-स्टॉप पेपर डिलीवरी डिवाइस मोटर द्वारा नियंत्रित होती है; आपको इसे संचालित करने के लिए बस बटन दबाना होगा।
4.शीट की मात्रा रिकॉर्ड करने के लिए टैग इंसर्ट डिवाइस (1 सेट)।
5. स्ट्रिपिंग के लिए सेकेंडरी ग्रिपर-ओपन डिवाइस (वैकल्पिक)
6. विद्युतबॉक्स औरनियंत्रण प्रणाली
1.इंटरफ़ेस नियंत्रण एकीकृत हैं, और कई विद्युत स्विच नियंत्रण ऑपरेशन स्क्रीन में सेट हैं जो आसान संचालन और आसान समझ है।
2.पीएलसी केंद्रीकृत नियंत्रण प्रणाली स्वचालित रूप से कार्य स्थिति की जांच कर सकती है और असामान्य स्थिति का परीक्षण कर सकती है और साथ ही काम करने की स्थिति को रिकॉर्ड कर सकती है।
3. टच स्क्रीन पर समस्या निदान फ़ंक्शन, यदि कोई समस्या होती है, तो आप इसे खोजने के लिए टच स्क्रीन की जांच कर सकते हैं।
4. टच स्क्रीन पर चीनी, अंग्रेजी या कोई अन्य भाषा (वैकल्पिक)
5. विद्युत घटक और विद्युत सर्किट यूरोप अमेरिकी सुरक्षा मानक के अनुरूप हैं।
सामान्य प्रश्न
प्रश्न: स्थापना और बिक्री के बाद तकनीशियन समर्थन के बारे में क्या?
ए:हमारे इंजीनियर इंस्टॉलेशन में मदद करने और आवश्यक प्रशिक्षण प्रदान करने के लिए जा सकते हैं। खरीदार को राउंड एयर प्लेन टिकट और सेवा शुल्क और स्थानीय आवास लागत लेनी चाहिए। कोई भी समस्या या प्रश्न, हम 7x24 घंटे आपके निपटान में रहेंगे।
दुनिया भर में हमारे बड़ी संख्या में CTP प्रतिष्ठानों में, कई अंतिम उपयोगकर्ता (प्रिंटर) भी हैं, जिन्होंने सीधे EcooGraphix चीन से CTP उत्पाद खरीदे हैं और EcooGraphix तकनीकी सेवा दल नियमित ऑनसाइट दौरों के साथ दूर से इन प्रतिष्ठानों का समर्थन करता है।
ये सभी अंतिम उपयोगकर्ता प्रिंटर हमारी मजबूत गुणवत्ता, निर्बाध दूरस्थ सेवा, गहन प्रशिक्षण और रखरखाव के कारण पूरी संतुष्टि के साथ CTP सिस्टम चलाते हैं। यदि आप एक प्रिंटर हैं जो सीधे EcooGraphix चीन से खरीदने पर विचार कर रहे हैं, तो इंस्टॉलेशन, प्रशिक्षण और बिक्री के बाद सेवा पर कोई परेशानी नहीं है। हम आपकी संतुष्टि की गारंटी देते हैं।
