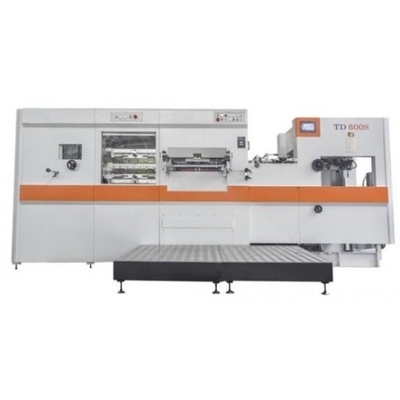

स्वचालित प्री प्रेस उपकरण फ्लैट बिस्तर स्ट्रिपिंग के साथ मरने काटने की मशीन
ECOO-TD800S
TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.
1. तकनीकी डेटा:
| मॉडल | ECOO-TD800S |
| अधिकतम शीट का आकार ((मिमी) | 800x580 |
| न्यूनतम शीट का आकार ((मिमी) | 310x310 |
| मैक्स. मर काटने का आकार ((मिमी) | 790x570 |
| ग्रिपर का न्यूनतम मार्जिन ((मिमी) | 8 |
| ऊंचाई काटने के नियम ((मिमी) | 23.8 |
| अंदर का आकार (मिमी) | 940 x 610 |
| स्टॉक रेंज | कार्डबोर्ड: 800-2000 ग्राम/एम2; बी फ्लोट |
| अधिकतम दबाव ((एन) | 200T |
| अधिकतम. मर काटने की गति | 7000/घंटा |
| फ़ीडिंग ढेर की ऊँचाई ((मिमी) | 1300 |
| वितरण ढेर की ऊंचाई ((मिमी) | 1000 |
| शोर | ≤85dB ((A) |
| मुख्य मोटर ((kw) | 7.5 |
| कुल शक्ति ((kw) | 15 |
| मशीन का वजन ((T) | 14.5 |
| कुल आयाम ((मिमी) | 4900x2000x2000 |
2लाभ:
1) मुख्य इकाई का ट्रांसमिशन आयातित ए/सी आवृत्ति कनवर्टर नियंत्रण को अपनाता है, मशीन के स्टार्टअप और स्टॉप को आयातित एयर क्लच के माध्यम से नियंत्रित किया जाता है।
2) पूरी मशीन का संचालन पीएलसी द्वारा नियंत्रित किया जाता है। मशीन की चल रही स्थिति, समस्या संकेतों और उनके नियंत्रण के लिए इंटरफ़ेस टचस्क्रीनयह ऑपरेटर के लिए अधिक अनुकूल है।
3मानक उपकरण और घटक:
भोजन इकाई
•उत्पादन के दौरान पाइल के मैन्युअल पार्श्व सुधार की अनुमति देने वाले हैंडल के साथ ढेर ट्रे
• 120 चादरें प्रति मिनट की उच्चतम गति के साथ स्ट्रीम-वार फीडिंग सिस्टम
• कागज उठाने के लिए प्रत्येक में 2 सक्शन कप, कागज ले जाने के लिए 2 सक्शन कप
•सक्शन हेड की ऊंचाई और कोण को आसानी से समायोजित किया जा सकता है
•इलेक्ट्रॉनिक सुरक्षा उपकरण जो फीडर ढेर को ऊपर उठने से रोकते हैं
•पील टेबल की अनुप्रस्थ स्थिति के लिए सूक्ष्म समायोजन उपलब्ध है
•सटीक दोहरी शीट डिटेक्टर
•पुल और पुश साइड गाइड का आसानी से परिवर्तन, बिना पूरे साइड गाइड को हटाने और बदलने की आवश्यकता के, बस एक बोल्ट को घुमाकर
•सूक्ष्म समायोज्य के साथ 2 सामने के गाइड और पहिया हैंडल द्वारा समायोज्य साइड गाइड
•पेपर जाम के मामले में भोजन की मेज पर ऑटोमैटिक स्टॉप सिस्टम के साथ फोटो-इलेक्ट्रिक डिटेक्टर
•खाद्य इकाई और मुख्य मशीन के अलग-अलग ड्राइव नियंत्रण आसान तैयार करने के लिए
• समय नियंत्रण के लिए पीएलसी और इलेक्ट्रॉनिक कैम
मरम्मत इकाई
•सिमेंस मुख्य मोटर श्नाइडर इन्वर्टर नियंत्रण द्वारा नियंत्रित
•मोटर द्वारा संचालित और टच स्क्रीन द्वारा नियंत्रित कीड़ा गियर द्वारा काटने के बल का सूक्ष्म समायोजन
•दबाव की सटीकता 0.01 मिमी तक हो सकती है
•40Cr स्टील से बने क्रैंक शाफ्ट
• Q235-A स्टील से बने मशीन फ्रेम, मेहानिट डाई कास्ट आयरन टेक्नोलॉजी के साथ राल लेपित रेत के साथ QT60 डक्टिल आयरन से बने ऊपरी और निचले प्लेट
•कटिंग चेस टर्नओवर डिवाइस
•ऑपरेटर और उपकरण की उच्चतम सुरक्षा के लिए टॉर्क लिमिटर के साथ अधिभार सुरक्षा उपकरण
•हल्के और टिकाऊ एल्यूमीनियम मिश्र धातु से बने और अल्ट्रा हार्ड कोट और एनोडाइज्ड फिनिश के साथ ग्रिपर बार के 7 सेट सटीक और सुसंगत कागज पंजीकरण सुनिश्चित करते हैं
•लंबे समय तक चलने वाले परीक्षण के बाद और जोड़े में वितरित, मुख्य ग्रिपर, जापान के सुबाकी से चेन
•ग्रिपर बार पोजिशनिंग नियंत्रण के लिए उच्च दबाव सूचकांक ड्राइव प्रणाली
•पीयूमेटिक लॉक-अप और कटिंग चेस को रिलीज़ करना
•जल्दी नौकरी बदलने के लिए केंद्र प्रणाली
स्ट्रिपिंग यूनिट
• 3 एक्शन मूवमेंट स्ट्रक्चर जिसमें डाई बदलने की सुविधा के लिए ऊपरी, मध्य और निचले स्ट्रिपिंग फ्रेम हैं
• अलग-अलग स्ट्रिपिंग जॉब्स के लिए स्ट्रिपिंग पिन या पुरुष/महिला मोड़ का उपयोग किया जा सकता है
•डायकटिंग सेक्शन में सेंटरलाइन रजिस्ट्रेशन सिस्टम के साथ मिलान करें, स्विचिंग टाइम को कम करने के लिए स्ट्रिपिंग सिस्टम पर भी यही सिस्टम लागू होता है।सटीक स्थिति उत्पादन दक्षता में वृद्धि कर सकती है
•ऊपरी स्ट्रिपिंग फ्रेम के ऊपर/नीचे की गति मोटर द्वारा नियंत्रित की जाती है जो समायोजन को आसान बनाती है
वितरण इकाई
•सुरक्षा फोटो-इलेक्ट्रिक उपकरण जो वितरण कागज के ढेर को अधिक ऊपर और नीचे जाने से रोकते हैं
•सजावटी डिप्रेसर ब्रश पन्नी से कागज उतारने और कागज को ढेर करने में मदद करता है
•1020 मिमी तक के ऊंचे ढेर डिजाइन
•ऑटोमैटिक सहायक बेल्ट टेबल बिना रुके वितरण के लिए उपलब्ध है
•भोजयंत्र के आंदोलन और गति नियंत्रण को वितरण इकाई में समायोजित किया जा सकता है
विद्युत भाग, ऑपरेटर इंटरफ़ेस और सुरक्षा डिटेक्टर
•उच्च गति वाली जापानी औद्योगिक ओमरोन पीएलसी प्रणाली
• टच स्क्रीन वाला ओमरोन ऑपरेटर इंटरफ़ेस
•ओमरॉन इलेक्ट्रॉनिक कैम स्विच और एन्कोडर
•पूरी मशीन पर पीएलसी द्वारा नियंत्रित इलेक्ट्रॉनिक डिटेक्टर, माइक्रो स्विच और फोटो-इलेक्ट्रिक सेल
स्वचालित स्नेहन प्रणाली
•पूर्व निर्धारित टाइमर के साथ पूरी मशीन के लिए स्वचालित तेल पंप और वितरण प्रणाली
•प्रत्येक श्रृंखला के लिए व्यक्तिगत रूप से नियंत्रित वाल्व के साथ ग्रिपर श्रृंखलाओं के लिए स्नेहन तेल वितरण
सुरक्षा उपकरण और घटकों की गुणवत्ता अनुमोदन
•सभी इलेक्ट्रॉनिक और विद्युत भाग CE अनुमोदित हैं
•प्रोटेक्टर और उपकरण के लिए ओवरलोड प्रोटेक्टर
•ग्रिपर के तारों की सुरक्षा के लिए ग्रिपर चेन क्लच
•जल्दी और आसानी से पहुँचने के लिए पूरी मशीन पर आपातकालीन स्टॉप बटन
