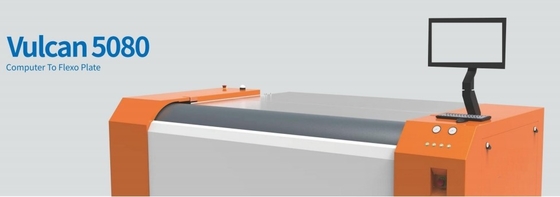

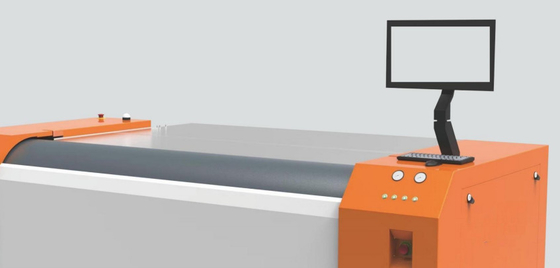

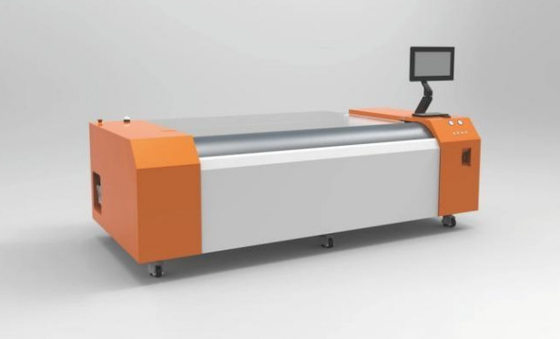

मॉडल: FL5080
विवरण:
डिजिटल कंप्यूटर-टू-फ्लेक्सो प्लेट इमेजसेटर सीटीपी मशीन; एक पूर्ण आकार की 50 इंच से 80 इंच की फ्लेक्सो प्लेट बनाने की मशीन।
FL5080 को उच्च ऊर्जा वाले फाइबर लेजर प्रौद्योगिकी और 256 चैनलों की स्वतंत्र नियंत्रण LV प्रौद्योगिकी के साथ डिज़ाइन किया गया है, जो ऊर्जा शक्ति सीमाओं में एक सफलता का प्रतिनिधित्व करता है।इसमें लेजर दूरी का पता लगाने और एक आवाज कॉइल मोटर गतिशील ऑटोफोकस डिवाइस हैयह अनूठी तकनीक फ्लेक्सो प्लेट बनाने में सटीकता और स्थिरता सुनिश्चित करती है।
विशेषताएं और प्रौद्योगिकी
- उच्च ऊर्जा शक्ति फाइबर लेजर उपकरणः
- केवल 30 मिनट में 5080 डीपीआई पर 50 इंच x 80 इंच की प्लेट का पूर्ण छवि आकार आउटपुट करें।
- तत्काल कार्य के लिए उत्पादकता में 10% की वृद्धि, तंग समय सीमा को पूरा करने में मदद करता है।
- 256 चैनल स्वतंत्र मॉड्यूलेशन प्रौद्योगिकी:
- लेजर को 256 स्वतंत्र रूप से नियंत्रित चैनलों में विभाजित करता है, जिससे उत्पादकता में काफी वृद्धि होती है।
- आयताकार लेजर स्पॉट आकार उत्कृष्ट बिंदु गुणवत्ता और छवि प्रदर्शन प्रदान करता है।
- H256 लेजर हेड:
- 5080 डीपीआई ऑप्टिकल रिज़ॉल्यूशन के लिए एक नई उच्च शक्ति वाली आवर्धन ऑप्टिकल प्रणाली का उपयोग करता है।
- 15μm तक की बारीक तिरछी या गोल रेखाओं और 5μm तक की बारीक ऊर्ध्वाधर/क्षैतिज रेखाओं की छवि बना सकता है, जिसके परिणामस्वरूप तेज और स्पष्ट पिक्सेल प्राप्त होते हैं।
- 30% तक रंग निष्ठा बढ़ाता है।
- सुपर हाई-रिज़ॉल्यूशन क्षमताः
- लाइट वाल्व डिवाइस 2.5μm x 2.5μm के लेजर स्पॉट आकार के साथ 10160 dpi तक के रिज़ॉल्यूशन प्राप्त कर सकता है, इमेजिंग लाइनें 5μm या उससे कम के रूप में ठीक हैं।
- 2540 डीपीआई आउटपुट का समर्थन करता है; गैर-महत्वपूर्ण इमेजिंग आवश्यकताओं के साथ, डबल लाइन ओवरलैपिंग एक्सपोजर मोड 150% तक उत्पादकता बढ़ा सकता है।
- गतिशील ऑटोफोकस:
- आवाज कॉइल मोटर डिवाइस असमान फ्लेक्सो प्लेट सतहों पर एक्सपोजर के दौरान सटीक फोकस सुनिश्चित करता है।
- उन्नत ओवरलैपिंग फ़ंक्शन:
- डबल और ट्रिपल लाइन ओवरलैपिंग फंक्शन फ्लेक्सो प्लेट एक्सपोजर के दौरान एलएएमएस एब्लेशन के लिए बेहतर छवि गुणवत्ता और दक्षता प्रदान करते हैं।
- स्थिर और विश्वसनीय जोखिमः
- लेजर सिर की तत्काल तापमान निगरानी और पूर्व-कैलिब्रेशन स्थिर और विश्वसनीय लेजर एक्सपोजर सुनिश्चित करता है।
तकनीकी डेटा
| मॉडल |
FL5080S |
FL5080F |
| प्रदर्शन विधि |
बाहरी ड्रम |
| इमेजिंग सिस्टम |
1064nm फाइबर लेजर उपकरण (H256 सिर) |
| थ्रूपुट |
3 वर्ग मीटर/घंटा 5080 डीपीआई पर |
5 वर्ग मीटर/घंटा 5080 डीपीआई पर |
| |
50*80 इंच में 45 मिनट लगते हैं |
50*80 इंच में 30 मिनट लगते हैं |
| प्रदर्शन का आकार |
अधिकतम आकार 1270*2032 मिमी, न्यूनतम आकार 200*200 मिमी |
| मीडिया प्रकार |
सूखी एब्लेशन फिल्म, डिजिटल वाटर वॉशिंग टाइपराइटर प्लेट डिजिटल वाटर वॉशिंग फ्लेक्सो प्लेट, डिजिटल सॉल्वेंट वॉशिंग फ्लेक्सो प्लेट |
| प्लेट की मोटाई |
0.140mm से 6.35mm तक |
| संकल्प |
5080DPI (2540DPI के साथ संगत), 10160DPI का समर्थन करने के लिए विस्तार कर सकते हैं |
| प्लेट लोडिंग |
स्वचालित/मैनुअल प्लेट लोडिंग |
| शुद्ध भार |
2500 किलो |
मशीन का आकार
(WxLxH) mm |
2970*1705*1537 मिमी (L*W*H) |
| विद्युत आपूर्ति |
तीन-चरण वोल्टेजः 380V, अधिकतम। शक्ति (पीक मूल्य) 16 kw |
ऑपरेशन
पर्यावरण |
अनुशंसित:15-30°C, अधिकतम.21-25°C, आर्द्रता:40-70% |
वर्ग-स्पॉट बनाम गोल-स्पॉट
गोल धब्बे के साथ इमेजिंग करते समय, धब्बे का आकार छवि बिंदु आकार से मेल खाना चाहिए। उदाहरण के लिए, 5080 डीपीआई पर, छवि बिंदु पिक्सेल का आकार 5μm x 5μm है, जो एक वर्ग क्षेत्र जैसा दिखता है।5μm व्यास के साथ एक गोल प्रकाश स्पॉट का उपयोग कर इस वर्ग क्षेत्र के चार कोनों को पूरी तरह से उजागर नहीं कर सकतेपूर्ण एक्सपोजर सुनिश्चित करने के लिए, गोल धब्बे का व्यास वर्ग क्षेत्र की विकर्ण लंबाई के बराबर होना चाहिए, जो 7.07μm (1.414 बार बिंदु आकार) है।
5μm व्यास के स्पॉट का आकार पूरे वर्ग क्षेत्र को कवर करने में विफल रहता है, जबकि 7μm व्यास के स्पॉट के कारण ओवरलैपिंग एक्सपोजर होते हैं, जिससे आर्क के आकार के किनारों वाली अनियमित छवियां होती हैं।
कुछ ऑप्टिक्स डेवलपर्स 7.07 माइक्रोन से छोटा एक इष्टतम स्पॉट व्यास खोजने का प्रयास करते हैं, लेकिन चयनित व्यास के बावजूद गुणवत्ता संबंधी समस्याएं बनी रहती हैं।
इसके विपरीत, एक आयताकार स्पॉट आकार 5μm x 5μm स्पॉट आकार के लिए अनुमति देता है, जो पूरी वर्ग क्षेत्र को पूरी तरह से उजागर करता है, सटीक और सुसंगत इमेजिंग सुनिश्चित करता है।
