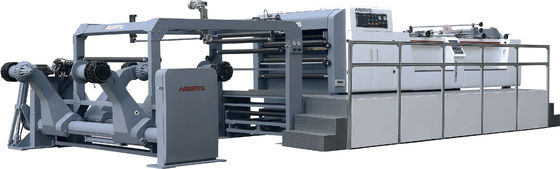

कागज रोल और शीट के लिए उच्च गति फ्लैटबेड डिजिटल कटर

कागज रोल शीटर और शीट पेपर कटर के साथ स्लिटिंग और ट्रिमिंग

विशेषताएं

- ब्रिटेन की उन्नत तकनीकों का उपयोग करता है: एचएससी वेब कटिंग मशीन में ब्रिटेन से प्राप्त अत्याधुनिक तकनीक शामिल है, जो बेहतर प्रदर्शन सुनिश्चित करती है।

- सर्वो मोटर ट्रांसमिशनः कुशल और विश्वसनीय ट्रांसमिशन के लिए एक सर्वो मोटर से लैस है।
- तेज और स्थिर कागज काटना: उच्च गति और स्थिर कागज काटना कार्य प्राप्त करता है।
- परिशुद्धता इंजीनियरिंगः उच्च काटने की सटीकता सुनिश्चित करने के लिए जर्मनी से परिशुद्धता बीयरिंग और काटने वाले चाकू का उपयोग करता है।
- उपयोगकर्ता के अनुकूल इंटरफेसः आसान संचालन के लिए टच स्क्रीन कंप्यूटर इंटरफ़ेस की विशेषता है। सहज डिजाइन और उचित संरचना उपयोग में आसानी को बढ़ाती है और जाम को रोकती है,कागज के सुचारू प्रसंस्करण को सुनिश्चित करना.
- दक्षता और लाभप्रदता को बढ़ाता है: कागज बनाने और मुद्रण उद्योग में व्यापक रूप से पसंद की जाने वाली यह मशीन दक्षता में काफी वृद्धि करती है और आपकी कंपनी के लिए महत्वपूर्ण लाभ लाती है।

विनिर्देश

मशीन के स्पेयर पार्ट्स

1. सटीक एकल चाकू काटने की मशीन
2कागज के लिए स्वतः प्रिज्म समायोजन प्रणाली
3मध्यम स्लिटिंग और अपशिष्ट संग्रह कागज प्रणाली
4. स्वचालित गिनती और लेबल सम्मिलन उपकरण (गणना चिह्न के साथ)
5कागज परिवहन प्रणाली
6विद्युत नियंत्रण प्रणाली
7. ड्राइव मोटर
8. सामान
9. दो परतों वाला वायवीय शाफ्ट पेपर रैक (2-रोल स्टैंड)
10मोटर-नियंत्रित पेपर स्टैकिंग स्टैंड के साथ स्वचालित जॉगर सिस्टम

खुला हुआ स्टैंड

प्रकारः 3", 6" और 12" रोल के लिए डबल आर्म पेपर कोर रैक
- मशीन के पीछे स्थित पिकअप प्रकार के दो अनवॉल्ड की विशेषता है, जिसे लगभग 1500 किलोग्राम वजन के रीलों को समर्थन देने के लिए डिज़ाइन किया गया है।
- हाइड्रोलिक ऊपर और नीचे आंदोलन, सीधे कंसोल से सोलेनोइड वाल्वों को नियंत्रित करने वाले चयनकर्ताओं के माध्यम से नियंत्रित किया जाता है।
- हाइड्रोलिक दबाव कागज की बांह के बंद होने, आगे बढ़ने और उठाने की क्रियाओं को नियंत्रित करता है।
- स्थिर और तेज उठाने की गति सरल और सुविधाजनक संचालन सुनिश्चित करती है।

काटने की इकाई

काटने की इकाई:
- चाकू: भार और शोर को कम करने के लिए ब्रिटिश कटर विधि का उपयोग करता है, कटर जीवनकाल को बढ़ाता है।
- चाकू रोलर बॉडीः स्टील वेल्डिंग निर्माण में सटीक मशीनिंग और गतिशील संतुलन समायोजन होता है, जिससे उच्च गति संचालन के दौरान कंपन और शोर को प्रभावी ढंग से कम किया जाता है।
- चाकू के नीचेः कास्ट आयरन से बने चाकू ब्लॉक, एकीकृत रूप से ढाला गया कास्टिंग और सटीक मशीनिंग स्थिरता सुनिश्चित करती है।
- बैक कटर: विशेष स्टील से निर्मित और सटीक चाकू प्रसंस्करण से गुजरता है, जिसके परिणामस्वरूप एक लंबे समय तक चलने वाला ब्लेड होता है जिसे आसानी से समायोजित किया जा सकता है।

इलेक्ट्रॉनिक नियंत्रण (यास्कावा सर्वो और सीमेंस पीएलसी)
TPC7062KS और यास्कावा प्रोसेसर संचार, मुख्य रूप से डेटा इनपुट उपकरण संचालन स्थिति निगरानी, और प्रणाली विफलता अलार्म संकेत के उत्पादन में इस्तेमाल किया।घुमावदार श्रृंखला Yaskawa ड्राइव जापान की कंपनी Yaskawa मैं तेजी से ड्राइव, वास्तविक गति कर्षण रोलर एन्कोडर प्रतिक्रिया और सटीक स्थिति से मानव-मशीन इंटरफ़ेस इनपुट मापदंडों के उत्पादन पर आधारित है।

दौड़ने वाले द्वारा कन्वेयर और कागज संग्रह प्रणाली

- बहु-चरण कन्वेयर प्रणाली: इसमें कई चरण होते हैं, जो उच्च गति से निम्न गति में संक्रमण करते हैं। प्रारंभ में कट पेपर को जल्दी से अलग करता है, फिर कागज को ओवरलैप करता है,इसके बाद संग्रह और स्टैकिंग.

- स्टैक्ड पेपर के लिए लिफ्ट मैकेनिज्म: स्टैक्ड पेपर सेट को काफी ऊंचाई तक उठाता है, जरूरत पड़ने पर उन्हें स्वचालित रूप से गिरा देता है।
- स्टैकर टेबल के साथ थ्री-साइड शेक फिनिशिंग फंक्शनः एक तरफ से कागज चलाने के लिए एक मोटर से लैस है, जबकि दोनों तरफ उच्च गुणवत्ता वाले मोटर जॉगर्स मैन्युअल रूप से कागज के आयाम को समायोजित करते हैं.इससे परिचालन सरलता और सुरक्षा में सुधार होता है।

घुंघराले उपकरण

काटने वाले यंत्र के सामने स्थित कर्लिंग यंत्र, रोल कर्ल या फोल्ड को समाप्त करता है, स्थिर कागज रोल तनाव सुनिश्चित करता है।यह पहले रोल के किनारे स्थित deconvolution घटक के माध्यम से गुजरता है, रोलर्स द्वारा निर्देशित।

न्यू एंटी वक्रता उपकरण
कागज को अधिक समतल बनाने के लिए रोल के कर्ल को प्रभावी ढंग से हटा दें, कागज रोल तनाव स्थिरता के लिए अधिक अनुकूल।

स्क्वायरनेस समायोजन प्रणाली(कागज़ के लिए ऑटो प्रिज्माटिक समायोजन प्रणाली):
कागज की चौकोरता को समायोजित करें, हमारे इंजीनियर इसे एक बार ठीक करेंगे, और ऑपरेटर को फिर से समायोजित करने की आवश्यकता नहीं होगी।

चाकू
काटने वाले चाकू के तीन सेट का उपयोग ट्रिमिंग और मध्य काटने के लिए किया जाता है।

स्वचालित रूप से कोण समायोजित करें (कागज संरेखण प्रणाली)
स्टेपर मोटर की परिशुद्धता कट परिशुद्धता पेंच समायोजन की लंबाई और चाकू समूह की झुकाव द्वारा नियंत्रित किया जाता है,प्रभावी ढंग से कट शियर के किनारे के सीधे कोण सुनिश्चित करने के लिए, त्रुटि दर और समायोजन के कोण को मैन्युअल रूप से समायोजित करने में समय की बर्बादी को कम करता है।

स्वचालित कागज जाम स्टॉपः
यदि कन्वेयर पर कागज के किसी प्रकार के जाम का सामना करना पड़े तो सिस्टम को संकेत देने के लिए एक सेंसर लगाएं और कागज को बचाने के लिए मशीन तुरंत रुक जाएगी।

स्वचालित चिह्न लगाने वाली मशीन:
चिह्न लगाने के बाद सटीक गिनती के साथ, ऑपरेटरों को केवल कागज की मात्रा चिह्नित करने के लिए सेटिंग्स द्वारा हो सकता है जो कागज की संख्या के बाद आदमी मशीन इंटरफ़ेस पर इनपुट करने की जरूरत है

मुख्य मशीन संरचना (चाकू धारक और धारक स्टैंड)
परिमित तत्व विश्लेषण, यांत्रिक कंपन विश्लेषण और फ्रेम के अनुकूलन के माध्यम से मुख्य मशीन की दीवार डिजाइन के एकीकरण के लिए उच्च गुणवत्ता वाले नोड्यूलर कास्ट आयरन का उपयोग करती है,और सटीक मशीनिंग के माध्यम से, ट्रांसमिशन घटकों के बीच अनुनाद घटना को बेहतर बनाता है, ऑपरेशन को अधिक स्थिर बनाता है, असर भागों के सेवा जीवन में सुधार करता है।

वेब-गाइड प्रणाली
सख्त प्रक्रिया गुणवत्ता नियंत्रण, सर्वो नियंत्रण प्रणाली टिकाऊ, रखरखाव मुक्त, ठीक प्रसंस्करण, उच्च गतिशील प्रतिक्रिया, कोई बफरिंग नहीं, सटीक स्थिति, ड्राइवर सीमा डिजिटल रूप से समायोज्य।प्रदर्शन स्वचालित संचालन के लिए स्वचालित रूप से नींद के लिए सेट किया जा सकता हैबड़ी स्क्रीन वास्तविक समय में प्रदर्शित करता है, और सिस्टम चल रहा स्थिति अंदर स्पष्ट है।

ड्राइविंग मोटर्स:
1क्रॉस चाकू के लिए एसी सर्वो मोटर और एन्कोडर
2. उच्च गति कन्वेयर और कम गति कन्वेयर के लिए एसी मोटर और आवृत्ति ट्रांसफार्मर
3कागज के ऊपर और नीचे के ढेर के लिए एसी मोटर
4. जॉगर्स के लिए एसी मोटर
5. अनविंड स्टैंड के लिए एसी मोटर
6अपशिष्ट किनारे के संग्रह के लिए एसी मोटर

अधिक जानकारी

अक्सर पूछे जाने वाले प्रश्न

1आपके मुख्य उत्पाद क्या हैं?
हम इकोग्राफिक्स प्रिंटिंग मशीनों और उपभोग्य सामग्रियों के एक विशेष आपूर्तिकर्ता हैं। हम डिजिटल प्रिंटिंग और ऑफसेट प्रिंटिंग दोनों को कवर करते हैं,
जिसमें प्रीप्रिंट, प्रेसरूम और पोस्टप्रिंट शामिल हैं, जिसमें पैकेजिंग प्रिंटिंग और पुस्तक प्रिंटिंग पर ध्यान केंद्रित किया गया है।
हमारे पास दुनिया भर में सैकड़ों उपयोगकर्ता हैं। हम विविध मुद्रण आवश्यकताओं को पूरा करने के लिए शीर्ष गुणवत्ता वाले चीनी मुद्रण उत्पादों को आगे लाते हैं।

2तुम्हारा कारखाना कहाँ है?
हमारा बिक्री कार्यालय हांग्जो में है, जो शंघाई से ट्रेन से एक घंटे की दूरी पर है। हमारे कारखाने शंघाई, वेंजो, सुज़ौ और नानयांग में हैं।

3आपकी गारंटी क्या है?
एक वर्ष के लिए मशीन और प्रिंटिंग हेड अगर हमारे स्याही का उपयोग. एक वर्ष के लिए मशीन केवल अगर हमारे स्याही का उपयोग नहीं.

4लीड टाइम क्या है?
आम तौर पर 30 दिन, और हम आपकी मांगों को पूरा करने के लिए अपनी पूरी कोशिश करेंगे।

5स्थापना और बिक्री के बाद तकनीकी सहायता के बारे में क्या?
हमारे इंजीनियर स्थापना के साथ मदद कर सकते हैं और आवश्यक प्रशिक्षण प्रदान करते हैं. खरीदार गोल विमान टिकट और सेवा शुल्क लेना चाहिए
किसी भी समस्या या प्रश्न के लिए, हम आपके लिए 24 घंटे उपलब्ध रहेंगे।
