800स्वचालित पन्नी स्टैम्पिंग और मरने काटने की मशीन
उत्पाद का वर्णन
संक्षिप्त परिचय:

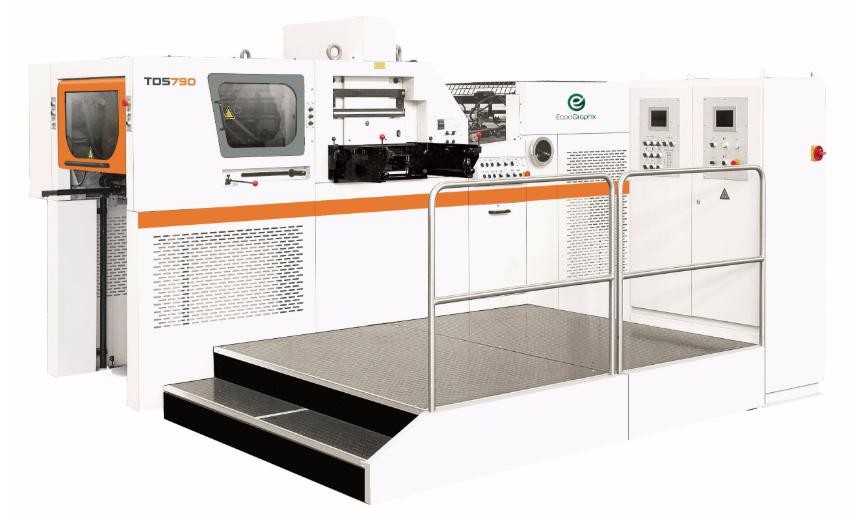

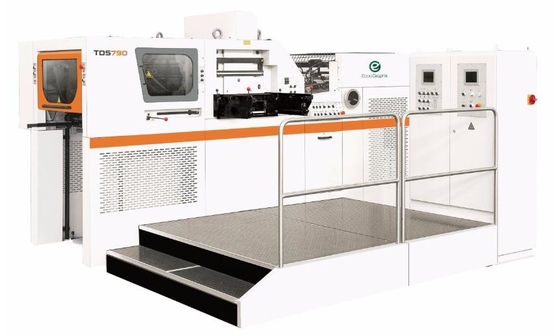

Ecoo-790 स्वचालित डाई-कटर और गर्म पन्नी प्रिंटर में एक फीडर, डाई-कटर, स्टैम्पिंग तंत्र और आउटपुट सेक्शन शामिल है। यह निर्बाध फीडिंग और आउटपुट प्रदान करता है,उन्नत विद्युत नियंत्रण के साथ.
विनिर्देश
मॉडल: ECOO-TDS800
शीट की मोटाईः0.2-2 मिमी कार्डबोर्ड ई फ्लोट तरंगदार कागज
अधिकतम शीट का आकार ((मिमी):800x580
न्यूनतम शीट का आकार ((मिमी):310x310
मैक्स. मर काटने का आकार ((मिमी):790x570
स्टैम्पिंग का अधिकतम आकार ((मिमी):790x520
अंदर के चेस का आकार ((मिमी):940x610
काटने के नियम की ऊंचाई ((मिमी):23.8
प्लेटों के बीच की दूरी ((मिमी):51.5
अधिकतम दबाव:200 टन
ग्रिपर का न्यूनतम मार्जिन ((मिमी):8
मशीन की अधिकतम गति ((शीट/घंटा):7000
अधिकतम स्टैम्पिंग गति ((s/h):5000
स्टैम्पिंग प्लेट की मोटाई ((मिमी):5 ((वैकल्पिक 4+1)
| मॉडल | ECOO-TDS800 |
| अधिकतम शीट का आकार ((मिमी) | 800x580 |
| न्यूनतम शीट का आकार ((मिमी) | 310x310 |
| मैक्स. मर काटने का आकार ((मिमी) | 790x570 |
| स्टैम्पिंग का अधिकतम आकार ((मिमी) | 790x520 |
| अंदर का आकार (मिमी) | 940x610 |
| काटने के नियम की ऊंचाई ((मिमी) | 23.8 |
| प्लेटों के बीच की दूरी ((मिमी) | 51.5 |
| अधिकतम दबाव | 200 टन |
| ग्रिपर का न्यूनतम मार्जिन ((मिमी) | 8 |
| मशीन की अधिकतम गति ((शीट/घंटा) | 7000 |
| अधिकतम स्टैम्पिंग गति ((s/h) | 5000 |
| स्टैम्पिंग प्लेट की मोटाई ((मिमी) | 5 ((वैकल्पिक 4+1) |
| शीट की मोटाई | 0.2-2 मिमी कार्डबोर्ड ई फ्लोट तरंगदार कागज |
| फ़ीडिंग ढेर की ऊँचाई ((मिमी) | 1300 |
| वितरण ढेर की ऊंचाई ((मिमी) | 1000 |
| विद्युत हीटिंग प्रणाली | 10 क्षेत्र |
| स्टैम्पिंग रोल | 2 अनुदैर्ध्य और 2 अनुदैर्ध्य |
| पन्नी की न्यूनतम चौड़ाई ((मिमी) | 40 |
| पन्नी रील कोर ((मिमी) | 25 ((1") 76 ((3") |
| खदान मोटर ((kw) | 7.5 |
| कुल शक्ति ((kw) | 40 |
| वायु आपूर्ति | 0.8-1.0 एमपीए, ≥0.6 सीबीएम/मिनट |
| कुल आयाम ((मिमी) | 4900x2000x2000 |
| मशीन का वजन ((टन) | 15 |
भोजन इकाई
• एक हैंडल के साथ ढेर ट्रे जो उत्पादन के दौरान ढेर के मैन्युअल पार्श्व सुधार की अनुमति देता है
• 120 शीट प्रति मिनट की उच्चतम गति के साथ धारा-वार खिला प्रणाली
• कागज उठाने के लिए प्रत्येक में 2 सक्शन कप, कागज ले जाने के लिए 2 सक्शन कप
• चूषण सिरों की ऊंचाई और कोण आसानी से समायोजित किए जा सकते हैं
• इलेक्ट्रॉनिक सुरक्षा उपकरण जो फीडर ढेर को ऊपर उठने से रोकते हैं
• पेल टेबल की अनुप्रस्थ स्थिति के लिए सूक्ष्म समायोजन उपलब्ध है
• सटीक दोहरी शीट डिटेक्टर
• पूरी तरह से साइड गाइड को हटाने और बदलने की आवश्यकता के बिना बस एक बोल्ट को घुमाकर खींचने और धक्का देने वाले साइड गाइडों का आसान परिवर्तन
• 2 माइक्रो समायोज्य के साथ सामने के गाइड और साइड गाइड व्हील हैंडल द्वारा समायोज्य है
• पेपर जाम के मामले में फ़ीडिंग टेबल पर ऑटोमैटिक स्टॉप सिस्टम के साथ फोटो-इलेक्ट्रिक डिटेक्टर
• आसान बनाने के लिए खिला इकाई और मुख्य मशीन के अलग ड्राइव नियंत्रण
• समय नियंत्रण के लिए पीएलसी और इलेक्ट्रॉनिक कैम
मर काटने की इकाई
• श्नाइडर इन्वर्टर नियंत्रण से नियंत्रित सीमेंस मुख्य मोटर
• मोटर द्वारा संचालित और टच स्क्रीन द्वारा नियंत्रित कीड़ा गियर द्वारा काटने के बल का सूक्ष्म समायोजन
• दबाव की सटीकता 0.01 मिमी तक हो सकती है
• 40Cr स्टील का क्रैंकशाफ्ट
• Q235-A स्टील से बने मशीन फ्रेम, मेहानिट डाई कास्ट आयरन टेक्नोलॉजी के साथ राल लेपित रेत के साथ QT60 डक्टिल आयरन से बने ऊपरी और निचले प्लेट
• काटने के लिए चेस टर्नओवर डिवाइस
• ऑपरेटर की उच्चतम सुरक्षा के लिए टॉर्क लिमिटर के साथ अधिभार सुरक्षा उपकरण
और उपकरण
• हल्के और टिकाऊ एल्यूमीनियम के ग्रिपर के साथ ग्रिपर बार के 7 सेट
अल्ट्रा-हार्ड कोट और एनोडाइज्ड खत्म के साथ मिश्र धातु सटीक और सुसंगत सुनिश्चित करता है
कागजी पंजीकरण
• लंबे समय तक चलने वाले परीक्षण के बाद और जोड़े में वितरित किए जाने के बाद, मुख्य ग्रिपर, सुबाकी से श्रृंखला,
जापान
•ग्रिपर बार पोजिशनिंग कंट्रोल के लिए उच्च दबाव इंडेक्स ड्राइव सिस्टम
• कटौती चेस का वायवीय लॉक और रिलीज़
• त्वरित नौकरी परिवर्तन के लिए केंद्र रेखा प्रणाली
स्टैम्पिंग यूनिट
• 2 अनुदैर्ध्य और 2 अनुदैर्ध्य गर्म मुद्रांकन धुरी पूरी तरह से उत्पादों के लिए ग्राहक की गर्म मुद्रांकन जरूरतों को पूरा करते हैं।
• 10 क्षेत्रों का समान ताप उत्पाद को अधिक समान गर्म मुद्रांकन प्रभाव दिखाने में सक्षम बनाता है।
• पीएलसी नियंत्रण सर्वो प्रणाली।
वितरण इकाई
• सुरक्षा फोटो-इलेक्ट्रिक उपकरण जो वितरण कागज के ढेर को अधिक ऊपर और नीचे जाने से रोकते हैं
• समायोज्य डिप्रेसर ब्रश से ग्रैपर से कागज उतारने और कागज को ऊपर रखने में मदद मिलती है
• 1020 मिमी तक उच्च ढेर डिजाइन
• बिना रुके वितरण के लिए उपलब्ध स्वचालित सहायक बेल्ट टेबल
• फीडर आंदोलन और गति नियंत्रण वितरण इकाई में समायोजित किया जा सकता है
इलेक्ट्रिक पार्ट्स, ऑपरेटर इंटरफेस,ई, और सुरक्षा डिटेक्टर
• उच्च गति वाली जापानी औद्योगिक ओमरोन पीएलसी प्रणाली
• टचस्क्रीन के साथ ओमरोन ऑपरेटर इंटरफ़ेस
• ओमरोन इलेक्ट्रॉनिक कैम स्विच और एन्कोडर
• पूरी मशीन पर पीएलसी द्वारा नियंत्रित इलेक्ट्रॉनिक डिटेक्टर, माइक्रो स्विच और फोटो-इलेक्ट्रिक सेल
स्वचालित स्नेहन प्रणाली
• पूर्व निर्धारित टाइमर के साथ पूरी मशीन के लिए स्वचालित तेल पंप और वितरण प्रणाली
• प्रत्येक श्रृंखला के लिए व्यक्तिगत रूप से नियंत्रित वाल्वों के साथ ग्रिपर श्रृंखलाओं के लिए स्नेहन तेल वितरण
सुरक्षा उपकरण और घटकों की गुणवत्ता अनुमोदन
• सभी इलेक्ट्रॉनिक और विद्युत भाग CE-अनुमोदित हैं
• सुरक्षा और उपकरण के लिए अधिभार रक्षक
• ग्रिपर की चेन क्लच
• त्वरित और आसान पहुँच के लिए पूरी मशीन पर आपातकालीन स्टॉप बटन
पैकेजिंग और शिपिंग
अक्सर पूछे जाने वाले प्रश्न

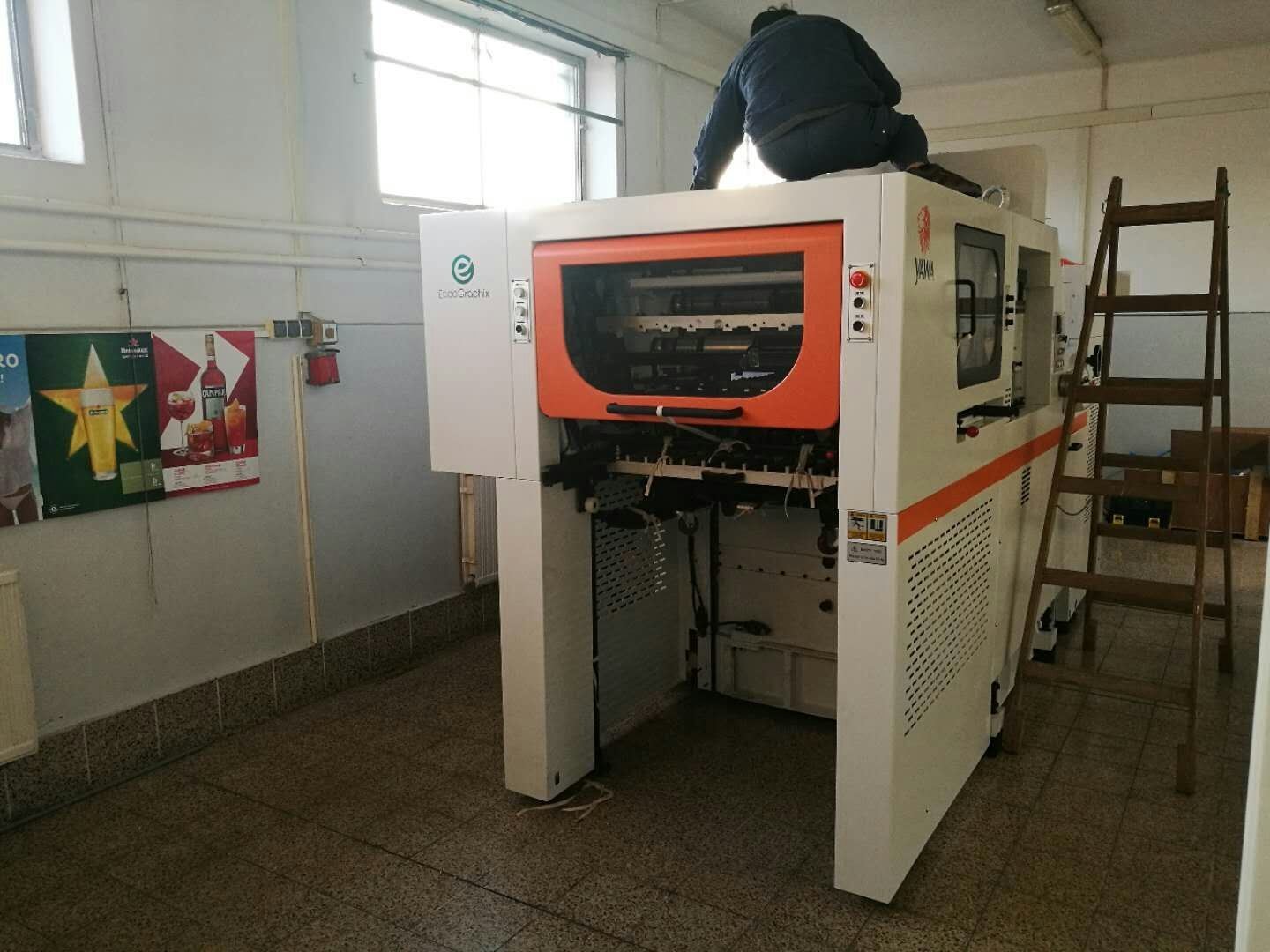

प्रश्न: स्थापना और बिक्री के बाद तकनीकी सहायता के बारे में क्या?
A:हमारे इंजीनियर स्थापना में सहायता कर सकते हैं और आवश्यक प्रशिक्षण प्रदान कर सकते हैं। खरीदार को गोल विमान टिकट और सेवा शुल्क और स्थानीय आवास लागत लेनी चाहिए।यदि आपके पास कोई समस्या या प्रश्न हैं, हम 24 घंटे 7 घंटे आपके निपटान में रहेंगे।
दुनिया भर में हमारी बड़ी संख्या में सीटीपी प्रतिष्ठानों के बीच, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
इन अंतिम उपयोगकर्ताओं के प्रिंटर सभी हमारी मजबूत गुणवत्ता, निर्बाध दूरस्थ सेवा, गहन प्रशिक्षण और रखरखाव के कारण संतुष्टि के साथ सीटीपी सिस्टम चलाते हैं।यदि आप एक प्रिंटर हैं जो सीधे इकोग्राफिक्स चीन से खरीदने पर विचार कर रहे हैं, स्थापना, प्रशिक्षण और बिक्री के बाद सेवा के साथ कोई परेशानी नहीं है। हम आपकी संतुष्टि की गारंटी देते हैं।
