यूवी स्पॉट कोटिंग के साथ 5-रंग B1 साइज बुक ऑफसेट प्रिंटिंग प्रेस मशीन
निर्देश:

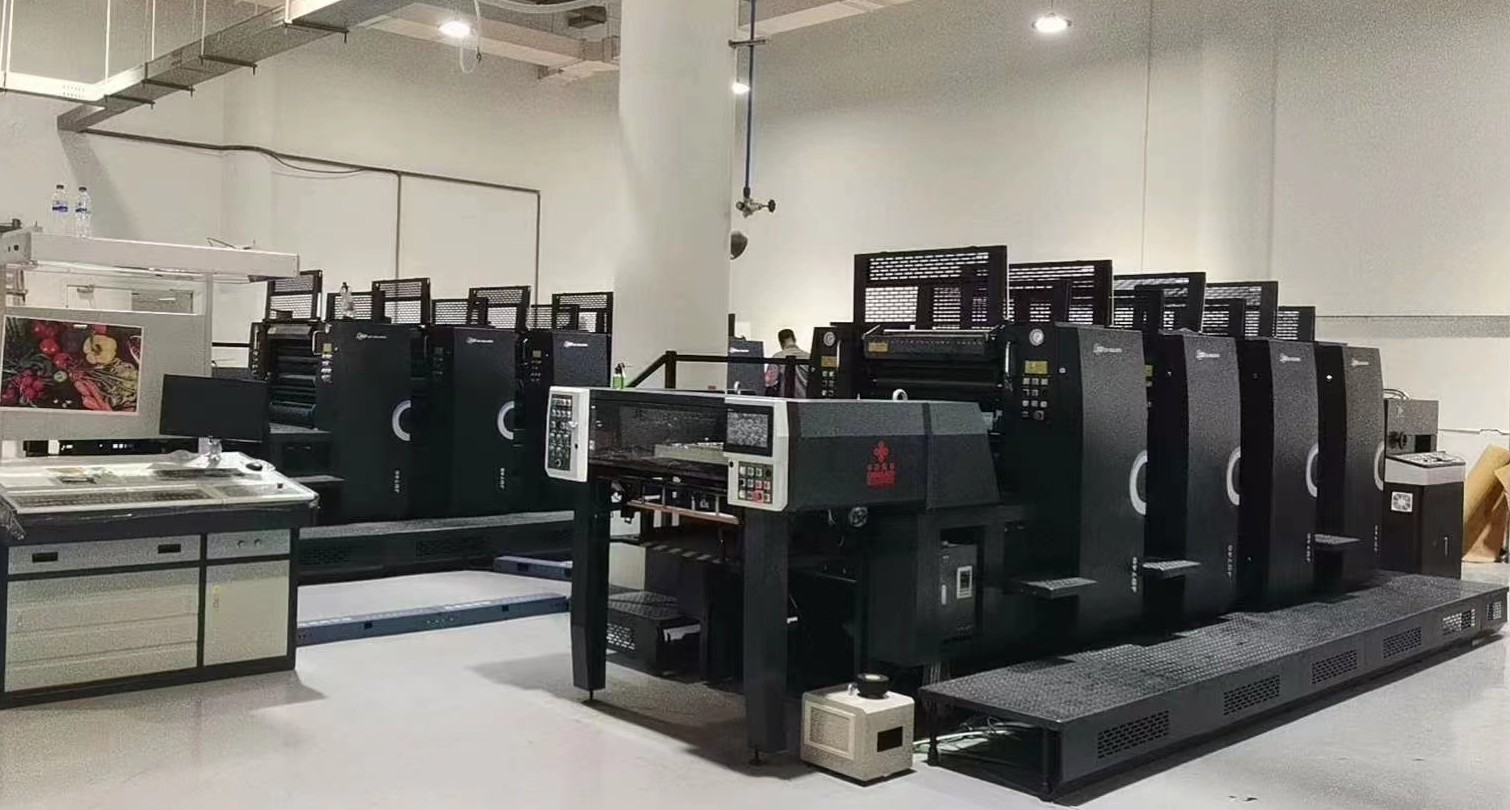

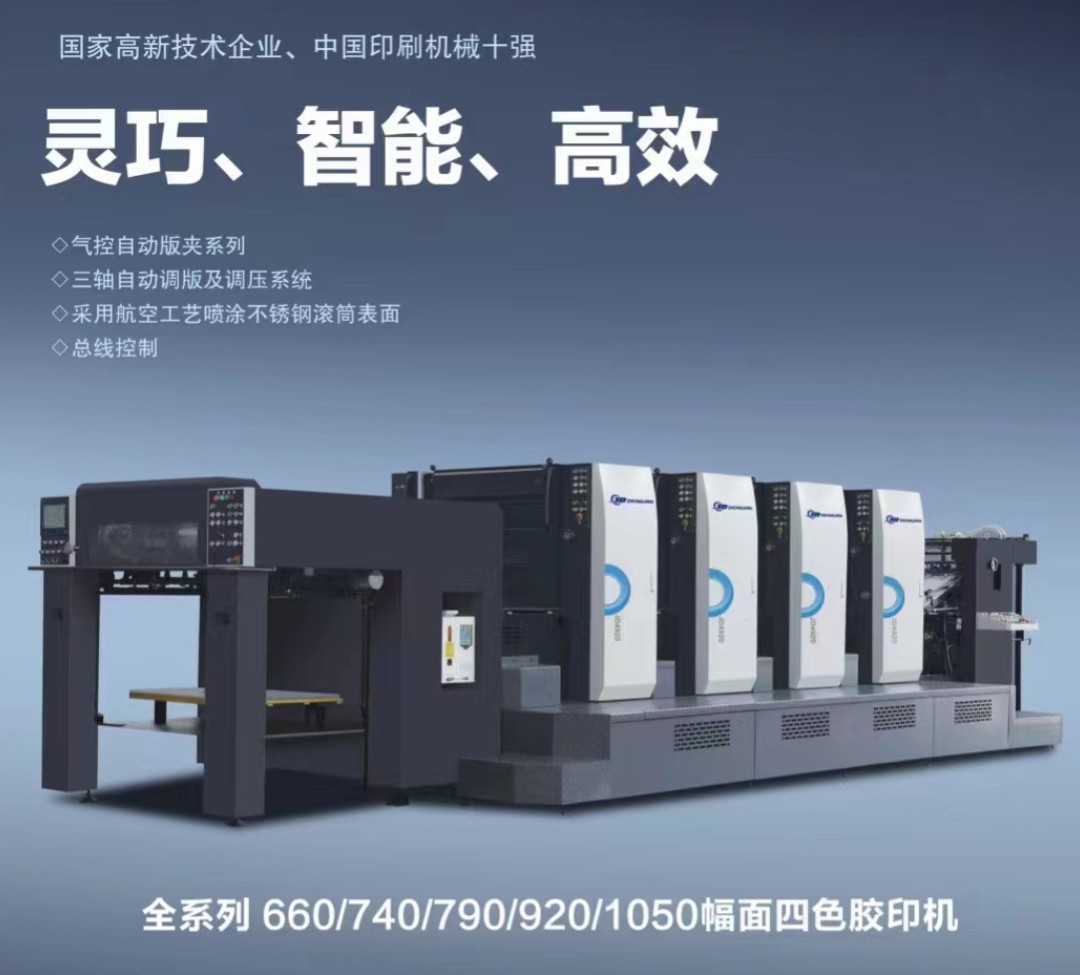

JD1050 चीन में निर्मित एक नया ऑफसेट प्रिंटिंग प्रेस है। JD प्रेस के पास दुनिया भर में सैकड़ों प्रतिष्ठानों के साथ ऑफसेट प्रिंटिंग मशीन का उत्पादन करने का 60 साल से अधिक का अनुभव है।प्रेस विश्वसनीय गुणवत्ता और प्रतिस्पर्धी मूल्य के कारण ग्राहकों की मान्यता प्राप्त करता है.
विशेषताएं:
A. मानक कागज खिला उपकरण:
1. वैक्यूम चर गति कागज खिला और वैक्यूम कागज खिला समायोजन का उपयोग स्थिर कागज खिला और सटीक हस्तांतरण प्राप्त कर सकते हैं;
2. कागज फीडर 790X625 मिमी के अधिकतम कागज प्रारूप, 393X273 मिमी के न्यूनतम कागज प्रारूप और 15,000 शीट/घंटे की अधिकतम गति की आवश्यकताओं के अनुकूल है;यह 0 की मोटाई के साथ कागज के स्थिर परिवहन को प्राप्त कर सकता है.04 मिमी-0.7 मिमी; समायोजन त्वरित और सुविधाजनक है, और कागज खिला अधिक स्थिर सटीक है।
B. पानी और स्याही वितरण तंत्र:
1. पांच रोलर संरचना शराब डम्पिंग प्रणाली, पानी रोलर ड्राइव करने के लिए मजबूर किया जाता है, जो प्रभावी रूप से भूतों की पीढ़ी को कम करता है और जल्दी स्याही और स्याही संतुलन प्राप्त करता है।यह दोनों पक्षों पर या स्थानीय रूप से पानी की मात्रा को समायोजित करने की समस्या को हल करने के लिए एक खंडित उड़ा डिवाइस जोड़ता हैपानी से बाहर निकलने पर रोलर्स को अलग किया जाता है, जो प्रभावी रूप से पानी के रबर रोलर की सुरक्षा करता है।
2रिमोट-नियंत्रित विभाजनित स्याही फव्वारा विभाजनों में स्याही की मात्रा की सटीक सेटिंग का एहसास करता है।स्याही फव्वारा छड़ी सीधे संचालित है और स्वचालित रूप से मेजबान मशीन की गति ट्रैक.
C. सामने की तरफ का गेज, कागज वितरण मुख्य ड्राइव और अन्य तंत्र:
1यह कागज की सुचारू और सटीक वितरण सुनिश्चित करने के लिए एक नीचे-स्विंग फ्रंट गाइड और एक नीचे-स्विंग पेपर डिलीवरी डिवाइस को अपनाता है।
2नीचे की ओर झुकाव वाला पेपर डिलीवरी डिवाइस यह सुनिश्चित करता है कि पेपर डिलीवरी तंत्र की संरचना सरल हो और इसे समायोजित करना आसान हो।
3. निचले स्विंग वाले फ्रंट गाइड समग्र झुकाव समायोजन, -0.5 से +0.5 मिमी तक एक एकल फ्रंट गाइड के सामने और पीछे समायोजन को प्राप्त कर सकते हैं और पेपर प्रेसिंग जीभ 0.04 मिमी-0 तक समायोजित कर सकती है।7 मिमी का कागज.
4वैक्यूम सक्शन साइड पुल गेज कागज की सटीक स्थिति सुनिश्चित कर सकता है और कागज की सतह को क्षति से बचा सकता है।
5मुख्य ट्रांसमिशन डिवाइसः ट्रांसमिशन एक एसी मोटर द्वारा चलाया जाता है जिसमें स्टेपलेस फ्रीक्वेंसी रूपांतरण गति विनियमन होता है।उच्च परिशुद्धता पहले चरण में कमी हेलिकल गियर सेट पहली मुद्रण इकाई से पूरी शक्ति इनपुट.
6अर्ध-स्वचालित प्लेट बदलने वाला उपकरण: यह उपकरण प्रिंटिंग प्लेट को जल्दी से बदल सकता है, और प्रिंटिंग प्लेट गार्ड पर प्लेट ट्रांसफर बॉक्स के माध्यम से प्लेट बदलने वाले कार्यक्रम में प्रवेश करती है।एयर बैग और सिलेंडर क्रिया का संयोजन घरेलू मुद्रण विशेषताओं के लिए उपयुक्त है, और विशेष लेआउट आवश्यकताओं के अनुकूल करने के लिए मैनुअल प्लेट समायोजन सुविधाओं को भी शामिल करता है।
D. मुद्रण यंत्र:
1. दोहरे व्यास के इंप्रेशन रोलर्स और "सात बजे" रोलर व्यवस्था का उपयोग करें; रोलर्स और गियर को मशीन की ओवरप्रिंट सटीकता आवश्यकताओं को पूरा करने के लिए कॉपर-फिट किया जाता है।
2इसमें बैरल बॉडी के बिना "एकल आकार का" पेपर ट्रांसफर डिवाइस और एक उन्नत एयर कुशन नॉन-कॉन्टैक्ट और नॉन-स्मूज पेपर गाइड सिस्टम अपनाया गया है।कागज दांत पैड समायोजन डिवाइस मोटी और पतली कागज के लिए जल्दी से प्रतिक्रिया कर सकते हैंमशीन समय को कम करने के लिए।
3. प्रिंटिंग प्लेट की विकर्ण पंजीकरण स्वचालित रूप से कागज हस्तांतरण रोलर के विचलन को समायोजित करके पूरा किया जा सकता है. विकर्ण समायोजन रेंजः -0.2 ′′ + 0.2 मिमी.
4. दीवार के पैनलों और नीचे के समर्थन की स्थापना विधि को अपनाया जाता है। रोलर को असेंबलिंग के दौरान फ्रेम से बाहर निकाला जा सकता है,इस प्रकार फ्रेम की स्थापना और स्थिति की सटीकता सुनिश्चित.
5. वायवीय क्लच दबाव तंत्रः डबल सिलेंडर विधि और विद्युत दबाव विनियमन तंत्र को अपनाता है। कागज मोटाई समायोजन रेंजः 0.04-0.70 मिमी।
6प्लेट रोलर प्लेट खींचने की तंत्रः यह विद्युत प्लेट खींचने को अपनाता है। परिधि स्थिति समायोजन मशीन के ट्रांसमिशन पक्ष पर स्थित है,और अक्षीय स्थिति समायोजन मशीन के नियंत्रण पक्ष पर स्थित है.
7कार्य दक्षता और श्रम लागत में सुधार के लिए स्याही रोलर्स और रबर इंप्रेशन रोलर्स (वैकल्पिक) के लिए स्वचालित सफाई उपकरण जोड़ें।
ई. कागज इकट्ठा करने का तंत्र:
1इंटीग्रल कास्टिंग गाइड रेल, पेपर डेलेयर और एयर सक्शन को विभिन्न प्रारूपों के अनुरूप समायोजित किया जा सकता है।
2. साधारण और यूवी प्रिंटिंग के लिए "छाया रहित" कागज वितरण पंक्तियों के लिए उपयुक्त है। कागज इकट्ठा करने के लिए 7 गियर हैं।
3उच्च गति से वितरण के लिए अनुकूलित करने के लिए, वितरण पंखे के हवा के आउटपुट को बढ़ाएं या कागज उड़ाने वाले छड़ी को बढ़ाएं।
F. विद्युत नियंत्रण प्रणालीः
ऑफसेट प्रिंटिंग मशीनों के विद्युतीकरण नियंत्रण स्तर में सुधार के लिए टच बटन और फील्डबस विधियों का उपयोग करें। विद्युत नियंत्रण प्रणाली सीधे स्याही वितरण उपकरण को नियंत्रित कर सकती है,जल आपूर्ति यंत्र, ओवरप्रिंटिंग डिवाइस, स्वचालित सफाई, सीरियल समायोजन, आदि पूरे प्रिंटिंग प्रेस की। यह भी पूरी मशीन की कार्य स्थिति की निगरानी और प्रदर्शन दोष कर सकते हैं,जो ऑपरेटर के संचालन नियंत्रण और मशीन दोषों के समस्या निवारण को बहुत आसान बनाता है.
| मॉडल | Ecoo JD1050 |
| अधिकतम शीट का आकार ((मिमी) | 1050X740 मिमी |
| न्यूनतम शीट का आकार ((मिमी) | 273X393 मिमी |
| कागज की मोटाई | 0.06-0.6 मिमी |
| अधिकतम छवि क्षेत्र | 720x1020 मिमी |
| प्लेट का आकार | 788x1050 मिमी |
| कंबल का आकार | 910x1060x1.9 मिमी |
| अधिकतम फीडर ढेर ऊंचाई | 940 मिमी |
| अधिकतम वितरण ढेर की ऊंचाई | 780 मिमी |
| मोटर शक्ति | 13.2kw |
| मशीन का आकार | 7380×2550×1950 मिमी |
| वजन | 19700 किलोग्राम |
मुख्य विन्यासः
| विवरण | ब्रांड | मात्रा | उत्पत्ति |
| मुद्रण रोलर | 3 सेट | चीन | |
| एनीलॉक्स रोलर | ऑक्लियन/लेजर | 1 सेट | चीन |
| तनाव नियंत्रक को खोलना | मित्सुबिशी | 1 सेट | जापान |
| रिवाइंड तनाव नियंत्रक | ZXTEC | 1 सेट | चीन |
| मुख्य मोटर | यहन | 1 सेट | चीनी |
| ट्रांसड्यूसर | मित्सुबिशी | दो सेट | जापान |
| चुंबकीय पावर ब्रेक/क्लथ | निंगशिया | 3 सेट | चीन |
| विद्युत चुम्बकीय वाल्व | हवाई हमला | दो सेट | ताइवान |
| इन्वर्टर | श्नाइडर | 1 सेट | फ्रांसे |
| एसी संपर्ककर्ता | श्नाइडर | 2pcs | फ्रांस |
| समय रिले | C-LIN | 1pc | चीन |
| ठोस रिले | ओमरोन | 6pcs | जापान |
| सूक्ष्म रिले | वीडमिलर | 2pcs | जर्मनी |
| तापमान नियंत्रक | युयाओ | 6pcs | चीन |
| वायु स्विच | सीमेंस | 8pcs | जर्मनी |
| कम दबाव वाले तार | श्नाइडर | सभी | फ्रांस |
| सभी असर | एनएसके/चीन | जापान/चीन |
1) इस मशीन के लिए पीएलसी जापान से पैनासोनिक है, यह लंबे जीवन का समय है। जैसा कि आप जानते हैं, कार्यक्रम एक व्यक्ति के लिए दिल की तरह है, यह बहुत महत्वपूर्ण है। तो इस भाग हम प्रसिद्ध ब्रांड पैनासोनिक का उपयोग,और हम जीवन भर की गारंटी प्रदान कर सकते हैं।
और यह प्रोग्राम कंपनी द्वारा बनाया गया है, इसका उपयोग करना और बदलना आसान है।
2) स्वचालित तेल आपूर्ति प्रणाली, आप हाथ से मशीन तेल करने की जरूरत नहीं है, आप बस इसे टच स्क्रीन में सेट, उदाहरण के लिए आप सेट कर सकते हैं जब मशीन चलाने 2000 रन,तो यह स्वचालित रूप से गियर और स्पेयर पार्ट्स के लिए तेल होगा.
3)मोटर यह है, और हम सभी जीवन परिवर्तन सेवा की आपूर्ति. कोई फर्क नहीं पड़ता कि आप कितने साल हमारे मशीन का उपयोग, अगर
समस्या है, तो हम मरम्मत और आप के लिए स्वतंत्र रूप से बदल सकते हैं।
4) फीडर गाइड हामाडा मशीन से है, और यह बहुत भारी और मजबूत है, यहां तक कि मशीन काम कर रही है, यह चारों ओर ले जाने के लिए आसान नहीं होगा, यह उच्च परिशुद्धता की मुद्रण रख सकता है।
