मॉडल: FL5080

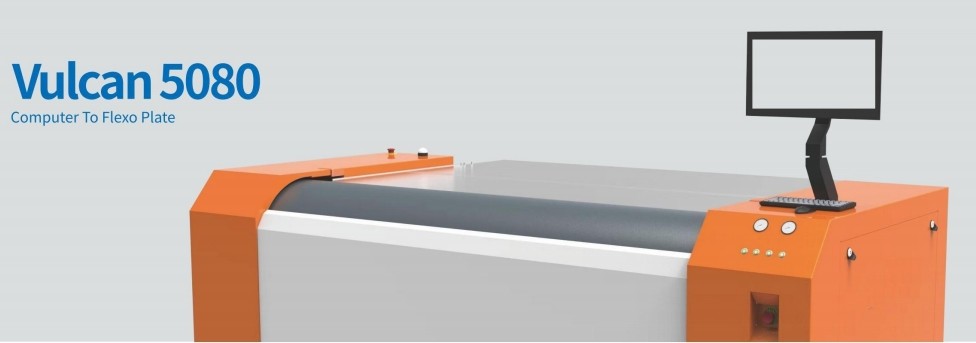

विवरण:डिजिटल कंप्यूटर से फ्लेक्सो प्लेट इमेजसेटर सीटीपी मशीन; एक पूर्ण आकार की 50 इंच * 80 इंच फ्लेक्सो प्लेट बनाने की मशीन
विवरण
FL5080 को उच्च ऊर्जा शक्ति वाले फाइबर लेजर और 256 चैनलों की स्वतंत्र नियंत्रण LV तकनीक पर आधारित बनाया गया है। यह ऊर्जा शक्ति की सीमा में एक नई सफलता है।लेजर दूरी का पता लगाने और आवाज कॉइल मोटर गतिशील ऑटोफोकस डिवाइस के साथइस तकनीक का ज्ञान अनूठा है।
विशेषताएं और प्रौद्योगिकी
उच्च ऊर्जा वाले फाइबर लेजर उपकरण का प्रयोग करते हुए, 5080dpiit पर 50 इंच x 80 इंच की प्लेट की पूर्ण छवि आकार आउटपुट करने में केवल 30 मिनट लगते हैं।यह तत्काल जरूरतों के लिए उत्पादकता में 10% की वृद्धि की अनुमति दे सकता हैइस प्रकार ग्राहक कुछ जरूरी कामों की समय सीमा को पूरा कर सकता है।
256-चैनल स्वतंत्र मॉड्यूलिंग तकनीक लेजर को प्रत्येक चैनल के नियंत्रण के साथ 256 चैनलों में विभाजित करने की अनुमति देती है जो उत्पादकता में काफी वृद्धि करती है।लेजर स्पॉट आकार एक आयत प्रकार है जो एक बहुत बेहतर बिंदु गुणवत्ता और छवि उत्पादन के प्रदर्शन प्रदान कर सकते हैं.
H256 लेजर हेड 5080 डीपीआई ऑप्टिकल रिज़ॉल्यूशन प्राप्त करने के लिए एक नई उच्च शक्ति वाली आवर्धन ऑप्टिकल प्रणाली का उपयोग करता है।
5080 डीपीआई पर, यह एक तिरछी या गोल रेखा को 15um तक ठीक से चित्रित कर सकता है; ऊर्ध्वाधर और क्षैतिज रेखाओं के लिए, यह 5um तक ठीक हो सकता है। प्रत्येक छवि पिक्सेल बहुत तेज और स्पष्ट है।इससे रंग निष्ठा 30% बढ़ जाती है.
इस नई पीढ़ी के लाइट वाल्व डिवाइस को 10160dpi तक रिज़ॉल्यूशन बढ़ाने की भी अनुमति है। इस सुपर हाई रिज़ॉल्यूशन पर, लेजर स्पॉट का आकार 2.5umx2.5um है और 5 या उससे कम उम लाइनों की छवि बना सकता है।
एलवी सिर भी 2540 डीपीआई आउटपुट का समर्थन कर सकते हैं. यदि इमेजिंग आउटपुट की आवश्यकता महत्वपूर्ण नहीं है,आउटपुट मोड को डबल लाइन ओवरलैपिंग एक्सपोजर के लिए समायोजित किया जा सकता है जो उत्पादकता को 150% तक बढ़ा सकता है.
गतिशील ऑटोफोकस के लिए एक आवाज कॉइल मोटर डिवाइस का उपयोग किया जाता है। यह फ्लेक्सो प्लेट की असमान सतह पर एक्सपोजर के दौरान सटीक फोकस सुनिश्चित कर सकता है।
डबल लाइन और ट्रिपल लाइन ओवरलैपिंग फंक्शन फ्लेक्सो प्लेट एक्सपोजर के लिए बेहतर छवि गुणवत्ता और दक्षता के साथ LAMS एब्लेशन की अनुमति दे सकते हैं।
लेजर हेड की तत्काल तापमान निगरानी और पूर्व-कैलिब्रेशन लेजर एक्सपोजर को स्थिर और विश्वसनीय बना सकती है।
तकनीकी डेटा
| मॉडल | FL5080S | FL5080F |
| मोथोड का पर्दाफाश | बाहरी ड्रम | |
| इमेजिंग सिस्टम | 1064nm फाइबर लेजर डिवाइस (H256 सिर) | |
| थ्रूपुट | 3 वर्ग मीटर/घंटा 5080 डीपीआई पर | 5 वर्ग मीटर/घंटा 5080 डीपीआई पर |
| 50*80 इंच, 45 मिनट लगते हैं | 50*80 इंच, 30 मिनट लगते हैं | |
| प्रदर्शन का आकार | अधिकतम आकार 1270*2032mm, न्यूनतम आकार 200*200mm | |
| मीडिया प्रकार | सूखी एब्लेशन फिल्म, डिजिटल वाटर वॉशिंग टाइपराइटर प्लेट डिजिटल वाटर वॉशिंग फ्लेक्सो प्लेट, डिजिटल सॉल्वेंट वॉशिंग फ्लेक्सो प्लेट | |
| प्लेट की मोटाई | 0.140mm से 6.35mm तक | |
| संकल्प | 5080DPI (2540DPI के साथ संगत), 10160DPI का समर्थन करने के लिए विस्तारित किया जा सकता है | |
| प्लेट लोडिंग | स्वचालित/मैनुअल प्लेट लोडिंग | |
| शुद्ध भार | 2500 किलो | |
| मशीन का आकार (WxLxH) mm |
2970*1705*1537 मिमी (L*W*H) | |
| विद्युत आपूर्ति | तीन चरण वोल्टेजः 380V, अधिकतम। शक्ति (पीक मूल्य) 16 kw | |
| ऑपरेशन पर्यावरण |
अनुशंसित:15-30°C, अधिकतम.21-25°C, आर्द्रता:40-70% | |
वर्ग स्थान बनाम गोल स्थान
जब इमेजिंग के लिए एक गोल डॉट स्पॉट का उपयोग किया जाता है, तो स्पॉट आकार का व्यास छवि डॉट आकार से मेल खाना चाहिए। उदाहरण के लिए, 5080dpi के लिए, छवि डॉट पिक्सेल आकार 5umx5um है, जो एक वर्ग क्षेत्र की तरह है।तो अगर 5u व्यास के एक गोल प्रकाश धब्बा आकार का उपयोग, प्रकाश वर्ग क्षेत्र के चार कोनों को उजागर नहीं कर सकता है। यह सुनिश्चित करने के लिए कि प्रकाश बिंदु पूरे छवि पिक्सेल क्षेत्र को उजागर कर सकता है,गोल बिंदु स्पॉट व्यास एक बड़ा आकार है जो वर्ग क्षेत्र के विकर्ण लंबाई के बराबर है की जरूरत हैयह 7.07um है जो कि नीचे दिखाए गए बिंदु आकार के 1.414 गुना है।
5um व्यास के स्पॉट का आकार पूरे वर्ग क्षेत्र को उजागर नहीं कर सकता है जबकि 7um व्यास के स्पॉट का आकार एक-दूसरे पर ओवरलैप करने वाले कुछ क्षेत्रों पर अवांछित जोखिम का कारण बनता है।यह एक चाप के आकार के किनारे के साथ एक अनियमित छवि बनाता है.
तो कुछ ऑप्टिक्स विकास के साथियों प्रकाश स्पॉट का इष्टतम व्यास का चयन करने के लिए एक 7.07um व्यास आकार का उपयोग करने के बजाय कोशिश करते हैं. हालांकि कोई फर्क नहीं पड़ता कि व्यास या बिंदु आकार चुना जाता है,गुणवत्ता में अभी भी कुछ कमी है.
एक आयताकार बिंदु के आकार के लिए, यह विकास सहयोगियों को 5umx5umum आकार का स्थान चुनने की अनुमति देता है जो पूरी वर्ग क्षेत्र को पूरी तरह से उजागर करता है जैसा कि नीचे दिखाया गया है।
