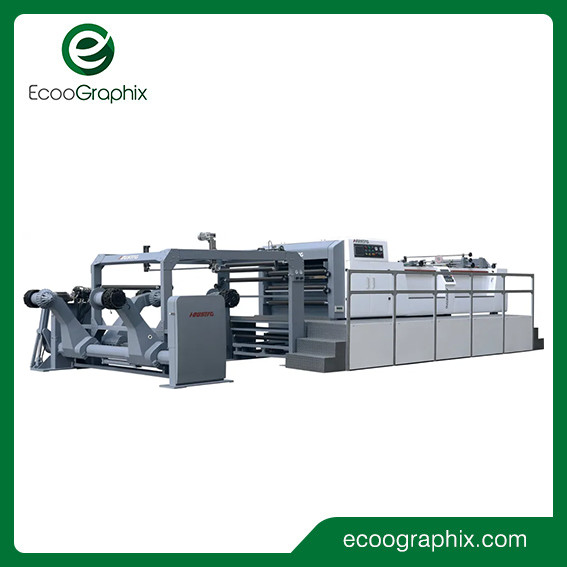

स्लिटिंग और ट्रिमिंग के साथ पेपर रोल शीटर और शीट पेपर कटर

स्लिटिंग और ट्रिमिंग के साथ पेपर रोल शीटर और शीट पेपर कटर

विशेषताएँ

-एचएससी वेब कटिंग मशीन ब्रिटेन से उन्नत तकनीक लागू करती है
-मशीन सर्वो मोटर द्वारा प्रसारित होती है।
-कागज काटने की गति तेज और स्थिर है।
-जर्मनी सटीक भालू और काटने वाला चाकू उच्च काटने की सटीकता का आश्वासन देता है।
-चिकना कागज सुनिश्चित करने के लिए टच स्क्रीन कंप्यूटर इंटरफ़ेस नियंत्रण, सरल ऑपरेशन, उचित संरचना, संगीत-विरोधी स्टैंड।
-यह मशीन कागज प्रसंस्करण मशीन है जो कागज बनाने और मुद्रण उद्योग में बहुत लोकप्रिय है और इससे आपकी कंपनी की दक्षता में काफी हद तक सुधार होगा और लाभ होगा।

विनिर्देश

मशीन के स्पेयर पार्ट्स

1. उच्च परिशुद्धता एकल चाकू काटने की मशीन
2. कागज के लिए ऑटो प्रिज़मैटिक समायोजन प्रणाली
3. मध्य स्लिटिंग और अपशिष्ट संग्रहण कागज प्रणाली
4. स्वचालित गिनती और लेबल डालने वाले उपकरण (गिनती अंकन)
5. कागज परिवहन उपकरण
6. विद्युत नियंत्रण प्रणाली
7. ड्राइविंग मोटर
8. सहायक उपकरण
9. डबल लाइम न्यूमेटिक शाफ्ट पेपर रैक (2 रोल स्टैंड)
10. ऑटो जॉगर सिस्टम, मोटर नियंत्रित रस्सी पेपर पाइलिंग स्टैंड

खुला स्टैंड
प्रकार: पेपर कोर 3"6"12" रोल रैक के लिए डबल आर्म प्रकार
मशीन के पीछे स्थित 2 अनवाइंड पिक-अप प्रकार का संरचनात्मक आकार लगभग 1500 किलोग्राम वजन की रील को पकड़ने में सक्षम है।ऊपर और नीचे की गतिविधियां हाइड्रोलिक होती हैं और चयनकर्ताओं द्वारा सीधे कंसोल से नियंत्रित की जाती हैं जो सोलनॉइड वाल्व को नियंत्रित करते हैं।
पेपर आर्म को बंद करने, हिलाने और उठाने से पहले और बाद में नियंत्रित करने के लिए तेल का दबाव।उठाने की गति स्थिर और तीव्र, अधिक सरल और सुविधाजनक संचालन में सक्षम।

काटने की इकाई
चाकू पर भार और शोर को कम करने के लिए ब्रिटिश कटर विधि का उपयोग किया जाता है जब कटर कटर के जीवन को बढ़ाता है।
स्टील वेल्डिंग के लिए चाकू रोलर बॉडी पर सटीक मशीनिंग, और गतिशील संतुलन समायोजन दिया गया, जो उच्च गति संचालन के कंपन और शोर को प्रभावी ढंग से कम करता है।
चाकू के नीचे: कच्चा लोहा के साथ चाकू ब्लॉक, एकीकृत रूप से ढाला कास्टिंग, सटीक मशीनिंग, अच्छी स्थिरता।
पिछला कटर: विशेष स्टील सटीक चाकू प्रसंस्करण से बना, लंबे जीवन ब्लेड आसानी से समायोज्य।

इलेक्ट्रॉनिक नियंत्रण (यास्कावा सर्वो और सीमेंस पीएलसी)
TPC7062KS और यास्कावा प्रोसेसर संचार, मुख्य रूप से डेटा इनपुट उपकरण ऑपरेटिंग स्थिति निगरानी और सिस्टम विफलता अलार्म संकेत के उत्पादन में उपयोग किया जाता है।घूर्णन श्रृंखला यास्कावा को जापान की कंपनी यास्कावा I त्वरित ड्राइव चलाती है, जो वास्तविक गति ट्रैक्शन रोलर एनकोडर फीडबैक और सटीक स्थिति से मैन-मशीन इंटरफ़ेस इनपुट पैरामीटर के उत्पादन पर आधारित है।

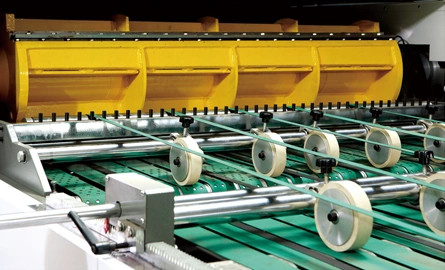

जॉगर द्वारा कन्वेयर और कागज संग्रह प्रणाली
मल्टी-स्टेज के साथ कन्वेयर सिस्टम: उच्च गति से कम गति तक।सबसे पहले कटे हुए कागज को जल्दी से अलग करें, और फिर कागज को ओवरलैप करें, फिर कागज को इकट्ठा करें और ढेर लगाएं।
स्टैक्ड सेट पेपर सेट, पेपर स्टैक को काफी ऊंचाई तक उठाएं, जो स्वचालित रूप से गिर जाता है।स्टेकर टेबल में तीन तरफ शेक फिनिशिंग फ़ंक्शन है, ऑपरेशन की सादगी और सुरक्षा में सुधार के लिए कागज के आयाम को मैन्युअल रूप से समायोजित करने के लिए उच्च गुणवत्ता वाले मोटर जॉगर द्वारा दोनों तरफ कागज, कागज को चलाने के लिए मोटर का किनारा है।

घुंघराले उपकरण
रोल कर्ल या फोल्ड डिवाइस को खत्म करने के लिए स्लिटिंग डिवाइस से पहले कर्ली डिवाइस को पेपर रोल में रखा जाता है,पेपर रोल तनाव की स्थिरता के लिए। पेपर रोल पहले गुजरता है(रोल के किनारे तक) घटकों को डिकोनवोल्यूशन डिवाइस में, रोलर्स गाइड रोल हैं

नया एंटी कर्वेचर डिवाइस
पेपर को अधिक सपाट बनाने के लिए रोल के कर्ल को प्रभावी ढंग से हटा दें, पेपर रोल तनाव स्थिरता को और अधिक अनुकूल बनाएं।

चौकोरता समायोजन प्रणाली(कागज के लिए ऑटो प्रिज़मैटिक समायोजन प्रणाली):
कागज के चौकोरपन को समायोजित करें, हमारा इंजीनियर इसे एक बार में ठीक कर देगा, और ऑपरेटर को दोबारा समायोजित करने की आवश्यकता नहीं होगी।

काटने वाला चाकू
ट्रिमिंग और मध्य स्लाटिंग के लिए स्लाटिंग चाकू के तीन सेट का उपयोग किया जाता है।


कोण को स्वचालित रूप से समायोजित करें (पेपर संरेखण प्रणाली)
स्टेपर मोटर की परिशुद्धता को कट की लंबाई, परिशुद्धता पेंच समायोजन, चाकू समूह के झुकाव द्वारा नियंत्रित किया जाता है, ताकि प्रभावी रूप से कट शीयर के किनारे के सीधे कोण को सुनिश्चित किया जा सके, समय की बर्बादी को कम किया जा सके, त्रुटि दर और समायोजन के कोण को मैन्युअल रूप से समायोजित किया जा सके। .

स्वचालित पेपर जाम रोकें:
यदि कन्वेयर पर कोई कागज जाम होता है तो सिस्टम को सिग्नल देने के लिए सेंसर रखें, और कागजों को बचाने के लिए मशीन तुरंत बंद हो जाएगी।

स्वचालित अंकन मशीन:
अंकन डालने के बाद सटीक गणना के साथ, ऑपरेटरों को कागज की संख्या के बाद केवल मैन-मशीन इंटरफ़ेस पर इनपुट करने की आवश्यकता होती है, कागज की मात्रा को चिह्नित करने के लिए सेटिंग्स के अनुसार किया जा सकता है

मुख्य मशीन संरचना (चाकू धारक और धारक स्टैंड)
परिमित तत्व विश्लेषण, यांत्रिक कंपन विश्लेषण और फ्रेम के अनुकूलन के माध्यम से मुख्य मशीन की दीवार, डिजाइन के एकीकरण के लिए उच्च गुणवत्ता वाले गांठदार कच्चा लोहा का उपयोग करती है, और सटीक मशीनिंग के माध्यम से, ट्रांसमिशन घटकों के बीच अनुनाद घटना को सही करती है, ऑपरेशन को और अधिक स्थिर बनाती है , असर वाले हिस्सों की सेवा जीवन में सुधार करें।

वेब-गाइड प्रणाली
सख्त प्रक्रिया गुणवत्ता नियंत्रण, सर्वो नियंत्रण प्रणाली टिकाऊ, रखरखाव-मुक्त, बढ़िया प्रसंस्करण, उच्च गतिशील प्रतिक्रिया, कोई बफरिंग नहीं, सटीक स्थिति, ड्राइवर सीमा डिजिटल समायोज्य।स्वचालित संचालन के लिए डिस्प्ले को स्वचालित रूप से स्लीप पर सेट किया जा सकता है, जिससे ऊर्जा की बचत हो सकती है।बड़ी स्क्रीन वास्तविक समय में प्रदर्शित होती है, और सिस्टम चलने की स्थिति अंदर स्पष्ट होती है।

ड्राइविंग मोटर्स:
1. क्रॉस चाकू के लिए एसी सर्वो मोटर और एनकोडर
2. हाई स्पीड कन्वेयर और लो स्पीड कन्वेयर के लिए एसी मोटर और फ़्रीक्वेंसी ट्रांसफार्मर
3. ऊपर और नीचे पेपर पाइलिंग स्टैंड के लिए एसी मोटर
4. जॉगर्स के लिए एसी मोटर
5. अनवाइंड स्टैंड के लिए एसी मोटर
6. अपशिष्ट किनारे एकत्र करने के लिए एसी मोटर
