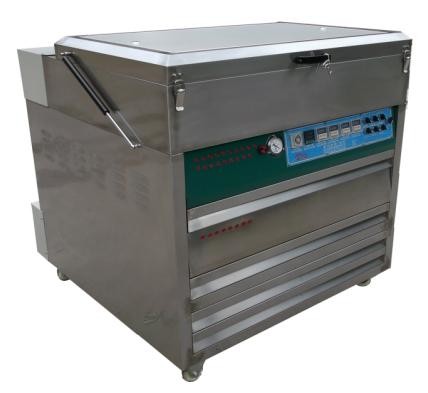

920*680मि.मी. मल्टी-फंक्शनल प्रोसेसर सॉल्वेंट बेस्ड फ्लेक्सो प्लेट प्रोसेसर
♟ अनुप्रयोग
पीएस प्लेट या सीटीपी प्लेट, एक्सपोजर पूरा होने के बाद प्लेट को प्रोसेस करने के लिए एक प्रोसेसिंग मशीन की आवश्यकता होती है। इकोओग्राफिक्स सीटीपी प्रोसेसर का उपयोग ऑफलाइन/ऑनलाइन थर्मल सीटीपी या सीटीसीपी या यूवी-सीटीपी प्लेटसेटर के साथ किया जा सकता है, जैसे कोडक, स्क्रीन, एज्फा, क्रियो, एम्सकी या क्रोन सीटीपी मशीनें।
♙ मशीन की विशेषताएं
◇ मल्टी-फंक्शनल सॉल्वेंट-बेस फ्लेक्सो प्लेट मेकिंग मशीन, एक्सपोजर, वॉश-आउट, सुखाने और डी-टैकिंग की अनुमति देती है।
◇ एआईओ डिज़ाइन, जगह बचाता है, छोटे प्रारूप फ्लेक्सो सीटीपी मशीन के लिए उपयुक्त।
◇ एमपीयू सेंट्रल कंट्रोल पैनल ऑपरेशन को आसान बनाता है।
◇ आयातित यूवी लैंप और इलेक्ट्रॉनिक बैलास्ट को अपनाएं।
◇ मजबूत वैक्यूम डिवाइस और सक्शनिंग एयर प्लेट।
◇ सर्कल थर्मोस्टैटिक एयर ड्राइंग डिवाइस सुनिश्चित करता है।
◇ मूल रंगों और ग्राफिक्स की सटीक और स्थिर पुनरुत्पादकता।
♜ विनिर्देश
फ्लेक्सो प्लेट प्रोसेसिंग एआईओ मशीन (एआईओ, ऑल इन वन मॉडल)
मॉडल
एफपी-900
पेज साइज
अधिकतम 920मि.मी. x 680मि.मी.
प्लेट की मोटाई
1.14मि.मी. - 3.94मि.मी.
बिजली की आवश्यकता
सिंगल फेज 220V 50/60Hz
कार्यकारी शक्ति
3.5kw
मशीन का आकार (चौड़ाई x लंबाई x ऊंचाई)
1650 x 1160 x 1300मि.मी.
| फ्लेक्सो प्लेट प्रोसेसिंग एआईओ मशीन (एआईओ, ऑल इन वन मॉडल) |
| मॉडल |
एफपी-900 |
| पेज साइज |
अधिकतम 920मि.मी. x 680मि.मी. |
| प्लेट की मोटाई |
1.14मि.मी. - 3.94मि.मी. |
| बिजली की आवश्यकता |
सिंगल फेज 220V 50/60Hz |
| कार्यकारी शक्ति |
3.5kw |
|
मशीन का आकार (चौड़ाई x लंबाई x ऊंचाई)
|
1650 x 1160 x 1300मि.मी. |
♖ सावधानी और प्रक्रिया
1) सॉल्वेंट टैंक में सॉल्वेंट डालने से पहले 'पानी का तापमान' सुविधा न चलाएं।
2) मशीन की बिजली आपूर्ति के लिए तीन पिन लेग का उपयोग करें, बिजली आपूर्ति में अर्थ कनेक्शन होना चाहिए।
3) रेज़िन प्लेट धोते समय कवर (चित्र 1) न खोलें।
4) बिजली की आपूर्ति 220V 50-60Hz है।
5) अपना काम खत्म करने के बाद इसे 20 मिनट तक चालू रखें।
काम करने की प्रगति:
ब्रश को एडजस्ट करें
सॉल्वेंट को सॉल्वेंट टैंक में डालें; और सॉल्वेंट का स्तर ब्रश के टॉप (0.5-1.0सेमी) से कम होना चाहिए। फिर ब्रश को सॉल्वेंट से गीला करें और कवर बंद कर दें। वॉशिंग फ्लैट का निरीक्षण करें, यदि वॉशिंग फ्लैट के चारों तरफ सॉल्वेंट है (इसका मतलब है कि ब्रश सॉल्वेंट को छू रहा है), तो यह धोने के लिए उपयुक्त है। यदि नहीं, तो आपको ब्रश की ऊंचाई सेट करनी होगी। ब्रश के चारों तरफ एक फिक्स करने योग्य स्क्रू है, स्क्रू की ऊंचाई सेट करें ताकि ब्रश वॉशिंग फ्लैट को छू रहा हो। (सावधानी: ब्रश के स्तर को एडजस्ट करने के लिए सॉल्वेंट की जगह पानी का उपयोग करना आपके लिए बेहतर है, लेकिन आपको पानी के सूखने तक सॉल्वेंट को सॉल्वेंट टैंक में डालना होगा, क्योंकि पानी और सॉल्वेंट असंगत हैं, इसका मतलब है कि मशीन का उपयोग करने से पहले आपको पानी के सूखने तक इंतजार करना होगा)।
ऑपरेशन की प्रगति (चित्र 2):
सबसे पहले, मशीन को हवादार जगह पर सेट करें और जांचें कि बिजली की आपूर्ति काम कर रही है। पावर (सभी सेक्शन के लिए पावर कनेक्शन है - 'पावर', इसे चालू करें) दबाकर मशीन खोलें। शायद यह बिजली के कारण एक बार झपकेगा लेकिन यह सामान्य है।
पैरामीटर सेट करें:
ऊपर चुनने के लिए बटन 1 दबाएं और नीचे चुनने के लिए बटन 5 दबाएं (विभिन्न सुविधा चुनें)। उदाहरण के लिए, बटन 5 दबाएं, 'एक्सपोजर टाइम' में लाइट झपक रही है, इसे फिर से दबाएं तो यह 'वॉश-आउट टाइम' में झपकेगी और इसी तरह। सभी कार्यों के लिए पैरामीटर सेट करें। जब लाइट झपक रही हो, तो अंक चुनने के लिए बटन 2 और 4 दबाएं (बटन 2 दाएं चुनने के लिए है, बटन बाएं चुनने के लिए है)। जब अंक झपक रहा हो तो आप पैरामीटर सेट कर सकते हैं। पैरामीटर जोड़ने और घटाने के लिए बटन 1 और 5 दबाएं (बटन 1 पैरामीटर जोड़ने के लिए है; बटन 5 पैरामीटर घटाने के लिए है)। सेटिंग के बाद आपको चुने हुए पैरामीटर को ठीक करने के लिए बटन 3 (सेट) दबाना होगा।
पैरामीटर सेट करने के बाद, आप इसे चलाने के लिए हर फंक्शन को दबा सकते हैं। जब काम का समय पर्याप्त हो जाएगा तो यह स्वचालित रूप से रुक जाएगा और काम दिखाने के लिए कुछ बार आवाज करेगा (आप इसे अच्छी तरह जानने के लिए उपयोग करने से पहले सभी कार्यों को आजमा सकते हैं और जांच सकते हैं)।
एक्सपोजर फ़ंक्शन (चित्र 1 और 2):
फ़ंक्शन 6 (एक्सपोजर सेक्शन) खींचें और पारदर्शी प्लास्टिक फिल्म को रोल करें। फिल्म को अपनी रेज़िन प्लेट पर रखें और इसे फ्लैट पर रखें और बटन 6 (वैक्यूम बटन) दबाएं और इसे धीरे-धीरे पारदर्शी प्लास्टिक फिल्म से ढक दें (ताकि हवा बेहतर ढंग से बाहर निकल सके)। (सावधानी: सुनिश्चित करें कि आपकी फिल्म और पारदर्शी प्लास्टिक फिल्म साफ है, कोई पानी, कोई धूल, कोई सॉल्वेंट आदि नहीं है। रेज़िन प्लेट आपकी फिल्म से थोड़ी बड़ी है ताकि वैक्यूम पंप बेहतर काम कर सके)। वैक्यूम पॉइंटर की विंडो का निरीक्षण करें (यह मशीन के दाईं ओर है और यह पंप के काम को दिखाता है, जब यह 0.08 और 0.1 के बीच इंगित करता है तो काम अच्छा होता है) एक्सपोजर फ्लैट को मशीन में धकेलें और 'एक्सपोजर टाइम' दबाएं और यह काम करेगा। जब यह समाप्त हो जाएगा, तो यह रुक जाएगा और काम दिखाने के लिए कुछ बार आवाज करेगा। फ़ंक्शन 6 (एक्सपोजर सेक्शन) को फिर से खींचें और पंप का काम रोकने के लिए बटन 6 दबाएं। पारदर्शी प्लास्टिक फिल्म को रोल करें और फिल्म और रेज़िन प्लेट को निकाल लें।

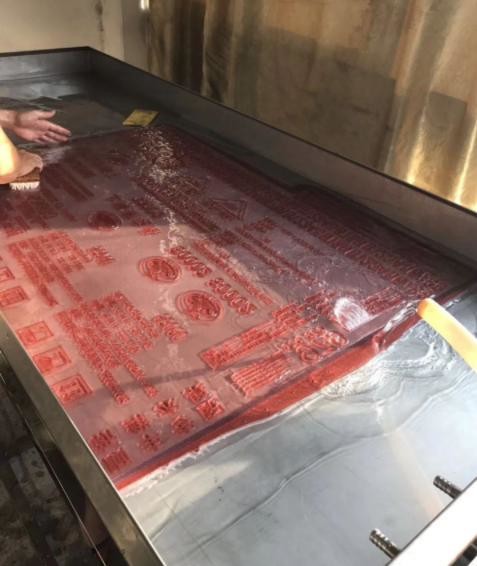

धुलाई और सुखाना (चित्र 1 और 2):
रेज़िन प्लेट को सेक्शन 2 वॉशिंग फ्लैट पर चिपकाएं और 'वॉश-आउट टाइम' बटन दबाएं और कवर बंद करें। यह काम करेगा। आपको इसे खत्म होने पर देखना होगा (क्योंकि रेज़िन प्लेट और आपके तैयार माल के लिए यह अच्छा नहीं है यदि रेज़िन प्लेट सॉल्वेंट में अधिक समय तक रहती है)। धोने का समय 3-6 मिनट है; यह आपकी रेज़िन प्लेट की मोटाई पर निर्भर करता है। रुकने के बाद, कवर खोलें और अपनी उंगली से परीक्षण करें कि क्या यह साफ है या नहीं। खाली क्षेत्र (बिना शब्दों और बिना चित्र वाले क्षेत्र) को छुएं, यदि यह चिपचिपा है तो आप कवर बंद कर सकते हैं और इसे थोड़ी देर और धो सकते हैं जब तक कि यह बेहतर न हो जाए (लेकिन धोने का समय जितना कम हो उतना बेहतर है)। उसके बाद रेज़िन प्लेट को बाहर निकालें और इसे फ़ंक्शन 8 में डालें सुखाने का सेक्शन:
(इस फ़ंक्शन का उपयोग करने से पहले आपको इसे 5-10 मिनट पहले चलाना होगा ताकि सुखाने का काम बेहतर और तेज हो सके)। यह सुनिश्चित करने के लिए कि सुखाने का काम पर्याप्त है और यह आपकी रेज़िन प्लेट की मोटाई पर निर्भर करता है (यदि मोटाई अधिक है, जैसे 3.94मि.मी. और सुखाने का समय 1 घंटे के लिए बेहतर होगा; यदि यह 1.7मि.मी. है तो 40 मिनट पर्याप्त है, सुखाने के समय का न्याय करने का यह एकमात्र तरीका नहीं है, यदि रेज़िन प्लेट सीधी है, तो आपको रेज़िन प्लेट को बाहर निकालने के लिए इंतजार करने की आवश्यकता नहीं है। इसके लिए आपके अनुभव की आवश्यकता है)। यदि धोने का काम पर्याप्त नहीं है (कहीं साफ नहीं है और आप रेज़िन प्लेट को धोने के लिए वॉशिंग फ्लैट पर चिपका सकते हैं, लेकिन यह बेहतर है कि यह एक बार में समाप्त हो जाए)।
दूसरा एक्सपोजर सेक्शन (चित्र 1 और 2):
सुखाने के बाद, रेज़िन प्लेट को फ़ंक्शन 7
सेकंड एक्सपोजर सेक्शन में डालें और 'सेकंड एक्सपोजर टाइम' बटन दबाएं। आमतौर पर, इसके लिए पैरामीटर 4-8 मिनट होता है; यह आपके अनुभव और रेज़िन प्लेट आदि पर निर्भर करता है। इसका उपयोग रेज़िन प्लेट को प्रिंटिंग के लिए अधिक स्थिर बनाने के लिए किया जाता है। सब कुछ खत्म हो गया:
एक या दो साल के बाद, लैंप कमजोर हो जाएंगे; आपको एक नया एक्सपोजर लैंप सेट बदलना होगा। लैंप फिलिप्स 15W एक्सपोजर लैंप के साथ उपयोग किया जाता है। आप इसे अपने स्थान पर प्राप्त कर सकते हैं।
लैंप बदलें (चित्र 2)। फ़ंक्शन 6 एक्सपोजर सेक्शन, खींचें, उसके बाद आप कंट्रोल बोर्ड को बाहर निकाल सकते हैं और इलेक्ट्रॉनिक डिजाइन के सभी निर्माण आपके सामने दिखाई देंगे। नए लैंप को बदलना आपके लिए आसान है। 1 साल के बाद, पंप में तेल कम हो जाता है, इसलिए एक्सपोजर का काम अच्छा नहीं होता है। यदि तेल कम है, तो यह सक्शनिंग स्ट्रेंथ को कम कर देता है। यह एक्सपोजर के प्रभाव को प्रभावित करेगा। आपको पंप के तेल की जांच करनी होगी। मशीन का कवर खोलें (यह मशीन के पीछे है, स्टेनलेस स्टील क्लोवर को मशीन में ठीक करने के लिए कुछ स्क्रू का उपयोग किया जाता है)। पंप इसके नीचे लगा होता है। पंप के
साइड में एक पारदर्शी विंडो है। जब तेल का स्तर लाल रेखा के नीचे हो, तो आपको कुछ तेल डालना होगा (तेल विशेष है, यह केवल वैक्यूम पंप के लिए उपयोग किया जाता है, आप इसे वैक्यूम पंप की दुकान या कहीं और से खरीद सकते हैं, यह बहुत सस्ता है) पंप में।♞
