12000 C/H 8 स्टेशन सैडल स्टिचिंग बुक बाइंडिंग मशीन
स्टिचेरो SH300सैडल स्टिचिंग सिस्टम चीन में पहला है जो शाफ्टलेस ट्रांसमिशन कंट्रोल का उपयोग करता है, मैकेनिकल ट्रांसमिशन स्पिंडल को बदलने के लिए इलेक्ट्रॉनिक स्पिंडल का उपयोग करता है, आज उपयोगकर्ताओं की सबसे जरूरी बाध्यकारी जरूरतों को पूरा कर सकता है, और पारंपरिक के बंधन के लिए तेज़ और कुशल उत्पादन का विकल्प प्रदान कर सकता है। छपा हुआ मामला।

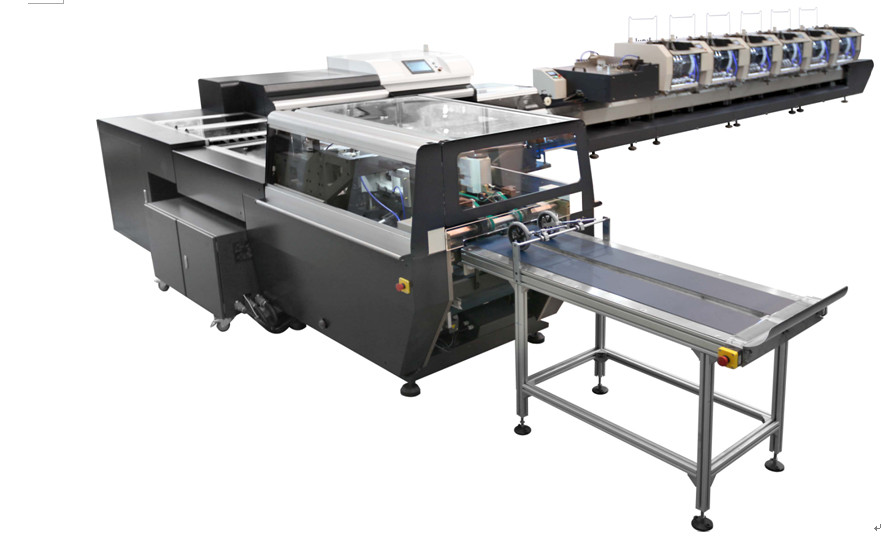

Stitchhero SH300 काठी सिलाई लाइन निम्नलिखित एकल मशीनों से बनी है:DY480 सिलाई इकाई,ZYDY480 तह सिलाई इकाई,DQ12 काठी सिलाई इकाई,QSD12 तीन तरफा पुस्तक ट्रिमिंग इकाई,SZQ480 रैखिक कन्वेयरतथाSH300 विद्युत नियंत्रण बॉक्स.
इसकी कार्य प्रक्रिया यह है कि सभा मशीन की छह स्टैंड-अलोन मशीनें (जिन्हें उपयोगकर्ता की आवश्यकता के अनुसार दस तक बढ़ाया जा सकता है) पृष्ठ संख्या के अनुसार पुस्तक संग्रह श्रृंखला के हस्ताक्षरों से स्वचालित रूप से मेल खाते हैं, और कवर के साथ मेल खाते हैं तह और पृष्ठ-बिछाने की मशीन।
| विशेष विवरण | |||
| नमूना | स्टिचेरो SH300 | ||
| मैक्स।बिना छंटे शीटआकार | सिंगल पेज: 480 x 320 मिमी; डबल पेज: 480 x 320 मिमी | ||
| न्यूनतम बाध्यकारी आकार | सिंगल पेज: 158 x 110 मिमी;डबल पेज: 206x110mm | ||
| मैक्स।छंटनी की गई शीट का आकार | सिंगल पेज: 475 x 300 मिमी;डबल पेज: 2x234x300mm | ||
| न्यूनतम।छंटनी की गई शीट का आकार | एकल पृष्ठ:148 x 105 मिमी;डबल पेज: 2x95x105mm | ||
| मैक्स।किताब की मोटाई | 10 मिमी | ||
| दो पेंच की न्यूनतम केंद्र दूरी | 45 मिमी | ||
| इस्तेमाल किया तार | 25# | ||
| मैक्स।यांत्रिक गति | 10000 सी / एच | ||
| बिजली की आपूर्ति | मुख्य मोटर: 15 किलोवाट, वैक्यूम पंप 4KWx2;3 चरण 380V, 50 हर्ट्ज | ||
| हवा की आपूर्ति | 0.8Mpa, 1.2m³/मिनट, 11Kw | ||
| वज़न | 7 टन | ||
| मशीन आयाम | 10160 x 4750 x 1650 मिमी | ||
काम करने की प्रक्रिया इस प्रकार है:
1. एकत्रित पदों पर मुड़े हुए हस्ताक्षरों को स्टैक करें।
2. वायु पंप हवा की आपूर्ति करता है।
3. गैदरिंग यूनिट पृष्ठ क्रम के अनुसार स्वचालित रूप से पुस्तक संदेश श्रृंखला पर हस्ताक्षर स्थानांतरित करता है।
4.बुक कन्वेक्शन चेन सिग्नेचर को स्टिचिंग यूनिट में ट्रांसफर करती है।उसी समय, फोटो-सेल निरीक्षण, विक्षेपण निरीक्षण और मोटाई-माप निरीक्षण के माध्यम से हस्ताक्षरों का पृष्ठ दर पृष्ठ अलग-अलग निरीक्षण किया जाता है।
5. सिग्नेचर-लीकिंग या सिग्नेचर-सरप्लस वाली अनस्टिच्ड बुक्स को वेस्ट कन्वेक्टर में और सिले हुए बुक्स को ट्रिमिंग यूनिट में ट्रांसफर करें।
6. सिले हुए किताबों को ट्रिमिंग यूनिट में तीन किनारों पर ट्रिम किया जाता है, और गाइड के दो चरणों द्वारा पंजीकृत किया जाता है।
7. छंटनी की गई किताबें किताब को अलग करने वाली मात्रा के निर्धारित मूल्य के अनुसार वितरित की जाती हैं।
