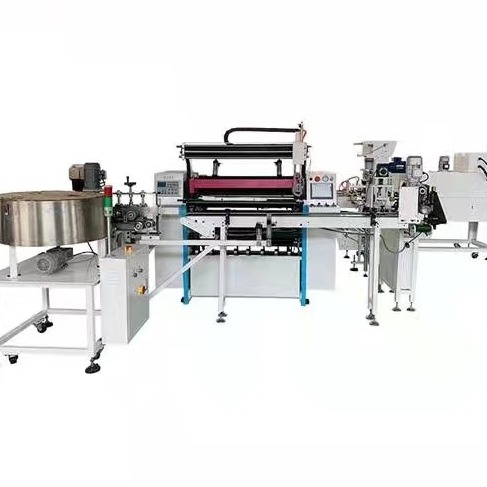

ऑनलाइन एटीएम पीओएस थर्मल पेपर स्लीटिंग और रिवाइंडिंग लाइन मशीन
ECOO-T1400FA
EcooGraphix T-1400FA प्लास्टिक की फिल्म (पीवीसी, ओपीपी, पीईटी, सीपीपी), कागज, कांच के कागज, एल्यूमीनियम-पन्नी कागज, एल्यूमीनियम पन्नी, चिपकने वाला स्टिकर, गैर-बुना जैसे विभिन्न अल्ट्रा-बड़े प्रकार की कुंडलित सामग्री के स्लीटिंग के लिए उपयुक्त है। कपड़े, और अन्य कुंडलित सामग्री स्लीटिंग और रिवाइंडिंग।
1. विशेषताएं
1) सीमेंस पीएलसी नियंत्रण प्रणाली और टच स्क्रीन, सभी पैरामीटर मॉनिटर पर प्रदर्शित होते हैं।बस रोल व्यास, सामग्री मोटाई, प्रारंभिक तनाव सेट करें, मशीन स्वचालित रूप से चलती है।
2) शाफ्टलेस हाइड्रोलिक लोडिंग सिस्टम, मैक्स।भार क्षमता 3 टन है।
3) तनाव नियंत्रण को कम करने के लिए 20 किलो / एम 2 विद्युत चुम्बकीय ब्रेक।
4) सीएनसी संसाधित और गर्मी उपचार तलहटी दीवार पैनल, कोई विरूपण नहीं।
5) अनवाइंडिंग सेक्शन दिशा एडजस्टेबल बैलेंसिंग रोलर से लैस है, यह सुनिश्चित करता है कि रोलर ही पूरे वेब के साथ टाइट टच रखता है।
6) गतिशील / स्थिर संतुलन संचरण रोलर्स।
7) ऊपरी गोलाकार चाकू शिकंजा द्वारा तय किए जाते हैं, और निचले गोलाकार चाकू एल्यूमीनियम स्पेसर द्वारा तय किए जाते हैं, काटने की सटीकता की गारंटी दी जा सकती है।
8) स्वचालित टकर पूंछ को टक करता है, जल्दी से रिवाइंडिंग को ट्रिगर करने के लिए सुविधाजनक है।
9) लोड सेल सेंसर और स्वचालित तनाव नियंत्रक निरंतर तनाव सुनिश्चित करता है।
10) स्वचालित मीटर काउंटर, जब पूर्व निर्धारित लंबाई तक पहुंच जाता है, तो मशीन स्वचालित रूप से बंद हो जाती है।
11) केले के रोलर से ओवरलैपिंग की समस्या से बचा जा सकता है।
12) आपातकालीन स्विच से लैस।
13) वेब गाइडिंग के लिए सीसीडी डिजिटल कैमरा सेंसर या फोटोकेल।
2.मुख्य पैरामीटर:
| आदर्श | Ecoo-1400FA |
| मैक्स।मूल वेब चौड़ाई | 1400 मिमी |
| मैक्स।जनक वेब व्यास | १२००मिमी |
| मैक्स।रिवाइंडिंग व्यास | 300 मिमी |
| न्यूनतम।भट्ठा चौड़ाई | 15 मिमी |
| मैक्स।मशीन की गति | 300मी/मिनट |
| टॉर्कः | १०० एनएम |
| खोलना प्रकार | 3 ”हवा का विस्तार शाफ्ट |
| रिवाइंडिंग दस्ता | 0.5", 1" उपलब्ध हैं (या आपके अनुरोध के रूप में) |
| शक्ति | 20 किलोवाट |
| वोल्टेज | 3 चरण, 380V, 50Hz |
| वज़न | 4000 किग्रा |
| आयाम | 5500*2200*1880mm |
Ecoo-1400FA के साथ, कोर फीडिंग से लेकर रोल पैकिंग तक, वन-स्टॉप थर्मल पेपर उत्पादन को महसूस किया जा सकता है।
Ecoo-1400FA 8 घंटे में रोल होने तक 23,0000-35,000 पीसी 57mm x 50mm का उत्पादन कर सकता है, इसके लिए समर्पित ऑपरेटर की आवश्यकता नहीं है।
इस नए जारी किए गए Ecoo-1400FA स्वचालित थर्मल पेपर उत्पादन लाइन को बेहतर ढंग से समझने में आपकी सहायता करने के लिए, आइए हम इसे इसकी चल रही प्रक्रिया के अनुसार भाग से पेश करते हैं, संदर्भ के लिए डेमो वीडियो देखने के लिए कृपया youtube लिंक पर क्लिक करें।
कोर फीडिंग एक स्वचालित कोर फीडर द्वारा पूरी की जाती है।जब तक प्लास्टिक कोर को पहले से कटोरे में रखा जाता है, तब तक कोर फीडर स्वचालित रूप से प्लास्टिक कोर को कोर स्टेजिंग कन्वेयर पर धकेल देगा।
| खंड खोलना |
- 3 ”(76 मिमी) हवा का विस्तार रिवाइंडिंग शाफ्ट; |
| काटने की धारा |
- रेजर कटर या डिस्क कटर के विकल्प |
| रिवाइंडिंग सेक्शन |
- 3 ”हवा का विस्तार रिवाइंडिंग शाफ्ट |
| नियंत्रण अनुभाग |
- इनोवेंस पीएलसी और एचएमआई |
| ट्रिम किया हुआ अपशिष्ट किनारा | -एज अपशिष्ट ब्लोअर निष्कासन ट्यूब के साथ |
| ऐच्छिक |
- 6 '' और 12 '' शाफ्ट खोलना |
