ऊतक उपहार पेपर बॉक्स पीवीसी फिल्म के लिए स्वचालित कार्टन विंडो ग्लूअर मशीन
फ़ोल्डर ग्लूअर के साथ with
RT600
1. आवेदन

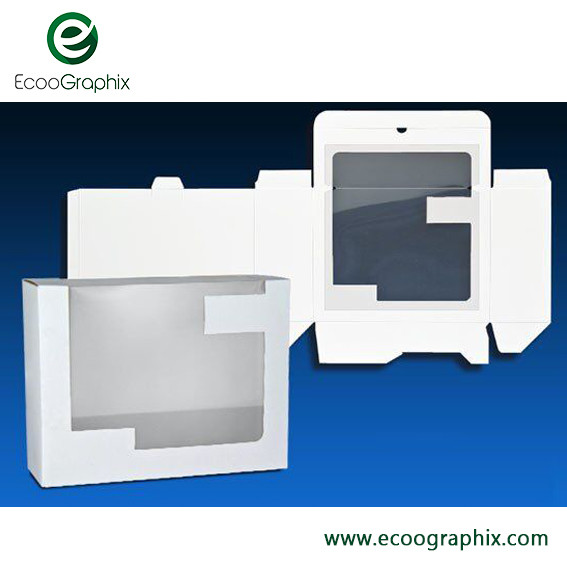

EcooGraphix RT600 विंडो पैचिंग मशीन का उपयोग फिल्म पैचिंग में व्यापक रूप से वाइन बॉक्स, गिफ्ट बॉक्स, टिशू पेपर बॉक्स, कॉस्मेटिक बॉक्स आदि की खिड़की के साथ या बिना पैकेज के लिए किया जाता है। यह पेपर ग्लूइंग, फिल्म पैचिंग के कार्य को भी महसूस कर सकता है। बक्से को मोड़ने से पहले फिल्म काटने और कागज संग्रह।
2.मुख्य विशेषताएं:
1) उच्च गति के साथ पूरी तरह से स्वचालित।
2) ग्लूइंग सेक्शन को सेटिंग और सफाई के लिए आसानी से बाहर निकाला जा सकता है।
3) सीज़िंग सेक्शन क्रीजिंग के लिए स्वतंत्र हीटिंग व्हील्स से लैस है।
4) लोअर बेल्ट फीडिंग सिस्टम से लैस, विकल्प के विकल्प के साथ जो पाइलिंग लिफ्टिंग सिस्टम और बेल्ट लिफ्टिंग सिस्टम है।
5) बॉक्स को ग्लूइंग सेक्शन से विंडो पैचिंग सेक्शन में सक्शन द्वारा डिलीवर किया जाता है।
सक्शन व्यक्तिगत रूप से चलाया जाता है और सेंसर द्वारा पंजीकृत किया जाता है।
प्लास्टिक की फिल्म सुनिश्चित करने के लिए चाकू सिलेंडर समायोज्य उड़ाने या चूषण प्रणाली के साथ है
बॉक्स की खिड़की पर सटीक रूप से पैच किया गया।
6) डिलीवरी सेक्शन में बेल्ट चौड़ी है।ऑपरेटर बेल्ट की ऊंचाई को समायोजित कर सकता है और तैयार उत्पादों को एक सीधी रेखा में संरेखित किया जाता है
3.फिल्म सामग्री:
पीईटी, पीवीसी, पीपी, ओपीपी, पीई, आशा और यहां तक कि कागज के लिए लागू।
इसका उपयोग विशेष प्रभावों वाली फिल्मों जैसे लाइट फिल्म, डंब फिल्म, फ्लैश फिल्म, रंगीन फिल्म, मुद्रित फिल्म, यूवी फिल्टर फिल्म और फ्लोरोसेंट फिल्म के लिए भी किया जा सकता है।
4. तकनीकी विनिर्देश:
| विशिष्ट आदर्श | RT-600 स्वचालित विंडो पैचिंग मशीन |
| अधिकतम कागज का आकार | (एल) 600 × (डब्ल्यू) 520 |
| न्यूनतम कागज का आकार | (डब्ल्यू) 80 × (एल) 100 मिमी |
| मैक्स।विंडो का आकार | (एल) 400 × (डब्ल्यू) 400 |
| न्यूनतम।विंडो का आकार | (डब्ल्यू) 30 × (एल) 45 मिमी |
| कागज की मोटाई | कार्डबोर्ड: 200gr/m2~2,000gr/m2 नालीदार बोर्ड: सूक्ष्म बांसुरी ~ 6 मिमी मोटाई से |
| फिल्म की मोटाई | 0.03-0.2μm |
| स्टिकअप सटीकता | (बाएं / दाएं) ± 0.5 मिमी; (ऊपर / नीचे) ± 1 मिमी |
| मशीन का आकार | (एल) ४५०० × (डब्ल्यू) १५०० × (एच) १७०० |
| शुद्ध वजन | 3300 किग्रा |
| मुख्य शक्ति की आवश्यकता | 3kw |
| रोलर पावर को आकार देना | 0.09kw |
| डिलिवरी स्टेकर पावर | 0.37kw |
1) साइजिंग पार्ट (ग्लूइंग):
ग्लूइंग सेक्शन में क्रोम-प्लेटेड ग्लू रोलर, ग्लू सेपरेशन प्लेट, साइड गाइड और ग्लू मोल्ड रोलर होते हैं।
ग्लूइंग सेक्शन को आसानी से बाहर निकाला जा सकता है, इसे सेट करना और साफ करना आसान है।
गोंद पृथक्करण प्लेट गोंद क्षेत्र और मात्रा को नियंत्रित करने के लिए समायोज्य है।
मशीन बंद होने की स्थिति में, सिलेंडर गोंद रोलर को उठाएगा और फिर गोंद के रिसाव से बचने के लिए मशीन को अन्य अलग मोटर द्वारा संचालित किया जाएगा।
प्री-मेक रेडी टेबल का विकल्प उपलब्ध है, ऑपरेटर मशीन के बाहर मोल्ड सेट कर सकता है।यह सुविधाजनक और समय बचाने वाला है।
2) पेपर कलेक्टिंग पार्ट (डिलीवरी स्टेकर)
डिलीवरी सेक्शन में बेल्ट चौड़ी है।ऑपरेटर बेल्ट की ऊंचाई को समायोजित कर सकता है और तैयार उत्पादों को एक सीधी रेखा में संरेखित किया जाता है।
बेल्ट की गति को मशीन की गति के साथ सिंक्रनाइज़ करने के लिए भी समायोजित किया जा सकता है।
3) फीडर पार्ट (पेपर फीडिंग)
मशीन लोअर बेल्ट फीडिंग सिस्टम से लैस है, विकल्प के विकल्प के साथ जो पिलिंग लिफ्टिंग सिस्टम और बेल्ट लिफ्टिंग सिस्टम है।
बेल्ट लिफ्टिंग सिस्टम की विशेषता उच्च गति है जिससे क्षमता बढ़ रही है।
पिलिंग लिफ्टिंग सिस्टम की विशेषता यह है कि फीडिंग बेल्ट को लगातार चलाया जा सकता है जबकि बॉक्स ऊपर/नीचे मूवेबल पिलिंग लिफ्टिंग सिस्टम से होकर जा सकते हैं।यह पिलिंग लिफ्टिंग सिस्टम बक्से को खरोंच किए बिना विभिन्न बक्से को खिलाने में सक्षम है।
फीडिंग सिस्टम डिजाइन एक उन्नत तकनीक है।सिंक्रोनस बेल्ट फीडर सक्शन सिस्टम से लैस है।चेन एडजस्टिंग सेक्शन में चार फीडिंग चेन हैं।
फीडर पर एक फीडिंग गेट है जो आपको अतिरिक्त उपकरण के बिना ऊपरी रेल को समायोजित करने की अनुमति देता है।यह ऊपरी रेल फ्लैट स्टील से बनी होती है और फ्रेम के मध्य भाग से जुड़ी होती है।
यह प्रणाली विश्वसनीय है जो सुनिश्चित करती है कि सभी, कार्डबोर्ड और चेन का पंजीकरण सटीक हो।
गंभीर जाम होने पर भी, स्थिति सटीक होती है और आप समायोजित करने के लिए सूक्ष्म समायोजन का उपयोग कर सकते हैं।
4) विंडो पैचिंग पार्ट
बॉक्स को ग्लूइंग सेक्शन से सक्शन द्वारा विंडो पैचिंग सेक्शन में पहुँचाया जाता है।
सक्शन व्यक्तिगत रूप से चलाया जाता है और सेंसर द्वारा पंजीकृत किया जाता है।जब खाली चादर होती है, तो बेल्ट पर गोंद चिपकाने से बचने के लिए चूषण तालिका नीचे चली जाएगी।
ऑपरेटर बॉक्स के आकार के अनुसार चूषण हवा की मात्रा को समायोजित कर सकता है।
सक्शन सिलेंडर विशेष सामग्री से बना है।यह चिकना होता है जिससे पैचिंग की गति अधिक होती है और प्लास्टिक की फिल्म पर कोई खरोंच नहीं आती है।
जब चाकू का सिलेंडर लुढ़कता है, तो यह एक और निश्चित चाकू बार के साथ इंटरक्रॉस करता है और इसलिए प्लास्टिक की फिल्म को "कैंची" की तरह काटता है।काटने का किनारा सपाट और चिकना होता है।
प्लास्टिक की फिल्म को बॉक्स की खिड़की पर सही ढंग से पैच किया गया है यह सुनिश्चित करने के लिए चाकू सिलेंडर समायोज्य उड़ाने या चूषण प्रणाली के साथ है।
